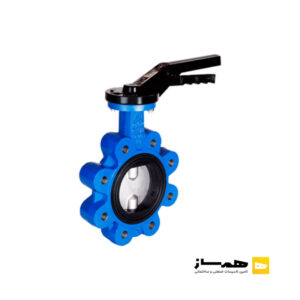

شیر ویفری لاگ اهرم

برند: میراب
  • فشار کاری: 10 و 16 بار
  • بدنه: چدن  |  دیسک: استیل 304
  • 3 سال گارانتی و 15 سال خدمات پس از فروش

بروزرسانی قیمت : 1404/04/07

بروزرسانی قیمت: 1404/04/07

سایز (اینچ) فشار (بار) قیمت (تومان)
2 PN16 2,755,000 تومان
2-1/2 PN16 3,298,000 تومان
3 PN16 4,133,000 تومان
4 PN16 4,920,000 تومان
5 PN16 5,556,000 تومان
6 PN10 7,311,000 تومان
6 PN16 7,370,000 تومان
8 PN10 9,676,000 تومان
8 PN16 10,203,000 تومان
شناسه محصول: نامعلوم دسته:
توضیحات

لیست قیمت شیر ویفری اهرمی میراب

شیر ویفری اهرمی میراب یکی از محصولات باکیفیت شرکت میراب، تولیدکننده برجسته شیرآلات صنعتی در ایران است. این شیر پروانه ای (باترفلای ولو) به دلیل طراحی ساده، نصب آسان، و عملکرد مطمئن در قطع و وصل جریان سیال، در صنایع مختلف کاربرد گسترده ای دارد.

نوع لاگ این شیر امکان نصب در انتهای خطوط لوله را فراهم می کند و برای سیستم هایی با فشار کاری تا 16 بار مناسب است. این محصول با بدنه ای مقاوم و لاستیک آب بندی باکیفیت، انتخابی ایده آل برای مدیریت جریان سیالات در شرایط متنوع است.

برای مشاهده لیست قیمت شیر ویفری لاگ اهرمی میراب، لطفاً به جدول ارائه شده در همین صفحه مراجعه کنید و برای مشاهده سایر شیرآلات چدنی به لینک ارائه شده مراجعه نمایید.

لیست قیمت شیرآلات چدنی میراب 1404

شیر ویفری اهرمی میراب

شیر ویفری لاگ اهرمی میراب یا همان شیر لاگ اهرمی دارای بدنه ای باریک و بدون فلنج است که بین دو فلنج یا در انتهای خط (در مدل لاگ) نصب می شود. اجزای اصلی آن شامل موارد زیر است:

  • بدنه: معمولاً از چدن داکتیل ساخته شده و با رنگ اپوکسی پودری آبی (RAL 5005 یا 5015) پوشش داده می شود تا در برابر خوردگی مقاوم باشد.
  • دیسک: دیسک مدور داخل شیر، که از جنس چدن داکتیل، استنلس استیل یا آلیاژهای دیگر است، با چرخش 90 درجه جریان را کنترل می کند.
  • اهرم: اهرم دستی برای باز و بسته کردن شیر، که عملکرد سریع و ساده ای ارائه می دهد.
  • لاستیک آب بندی: لاستیک U شکل (معمولاً EPDM یا NBR) که در داخل بدنه قرار گرفته و آب بندی دوطرفه را تضمین می کند.
  • گوشواره ها: در مدل لاگ، سوراخ های رزوه دار (Lug) برای اتصال به فلنج یا نصب در انتهای خط طراحی شده اند.

طراحی این شیر به گونه ای است که دیسک در حالت باز کاملاً در مرکز قرار می گیرد و کمترین افت فشار را ایجاد می کند. ظاهر جمع وجور و وزن سبک آن نصب را آسان تر می کند.

مشخصات فنی شیر ویفری اهرمی میراب

سایز: 20 تا 300 میلی متر (سایزهای بزرگ تر به صورت سفارشی قابل تولید هستند).

فشار کاری: 6 تا 16 بار (PN10 و PN16).

جنس بدنه: چدن داکتیل (GGG40)، فولاد ریختگی، استنلس استیل، یا آلیاژهای پایه مس (بر حسب سفارش).

جنس دیسک: چدن داکتیل، استنلس استیل (304 یا 316)، نیکل آلومینیوم برنز.

جنس لاستیک آب بندی: EPDM (مناسب برای آب و فاضلاب)، NBR (مناسب برای روغن و هیدروکربن ها)، یا Viton (برای سیالات خاص، به صورت سفارشی).

دمای کاری: تا 120 درجه سانتی گراد (بسته به جنس لاستیک).

استانداردها:

  • ابعاد فلنج: مطابق با DIN EN 1092-1 (DIN 2501) یا ANSI CLASS #150
  • طول شیر: مطابق با ISO 5752 سری 20 یا EN 558 سری 20.

نوع اتصال: ویفری (نصب بین دو فلنج) یا لاگ (نصب در انتهای خط با سوراخ های رزوه دار).

پوشش: رنگ اپوکسی پودری آبی به روش الکترواستاتیک برای مقاومت در برابر خوردگی.

روش نصب شیر ویفری اهرمی میراب

نصب شیر ویفری اهرمی میراب نیازمند دقت است تا عملکرد بهینه و آب بندی مناسب تضمین شود. مراحل نصب به صورت زیر است:

مطمئن شوید شیر و فلنج ها با مشخصات سیستم (سایز، فشار، و استاندارد) سازگار هستند. شیر را از نظر آسیب دیدگی (مانند ترک در بدنه یا لاستیک) بررسی کنید. دیسک شیر را در حالت نیمه باز قرار دهید تا از آسیب به لاستیک آب بندی جلوگیری شود.

خط لوله را تمیز کنید تا هیچ گونه آلودگی، جرم، یا ذرات خارجی باقی نماند. فلنج های لوله را بررسی کنید که صاف و بدون ناهمواری باشند. در مدل لاگ، اگر شیر در انتهای خط نصب می شود، اطمینان حاصل کنید که فلنج مقابل مطابق استاندارد است.

شیر را بین دو فلنج (در مدل ویفری) یا روی فلنج انتهایی (در مدل لاگ) قرار دهید. در مدل ویفری، شیر را طوری تنظیم کنید که گوشواره های بالا و پایین با سوراخ های فلنج ها هم راستا شوند. در مدل لاگ، سوراخ های رزوه دار را با پیچ های فلنج مقابل تراز کنید.

پیچ های فلنج را به صورت ضربدری و تدریجی سفت کنید تا فشار یکنواخت به لاستیک آب بندی وارد شود. از آچار گشتاور استفاده کنید تا از سفت کردن بیش از حد جلوگیری شود (مطابق استاندارد فلنج).

توجه: از گسکت (واشر آب بندی) استفاده نکنید، زیرا لاستیک U شکل شیر برای آب بندی کافی است.

مطمئن شوید شیر ویفری اهرمی میراب در مرکز فلنج ها قرار گرفته و دیسک آزادانه حرکت می کند. اهرم را چند بار بچرخانید تا از عملکرد روان دیسک اطمینان حاصل کنید. جریان سیال را به تدریج وارد سیستم کنید و شیر را در حالت های باز و بسته تست کنید. نشتی در محل اتصال فلنج ها را بررسی کنید. در صورت نشتی، پیچ ها را مجدداً به صورت ضربدری سفت کنید.

پس از اطمینان از عملکرد صحیح، شیر را در موقعیت دلخواه (افقی، عمودی، یا مایل) ثابت کنید. اطلاعات نصب (مانند تاریخ و فشار کاری) را برای نگهداری بعدی ثبت کنید.

نکته: در انبارداری طولانی مدت، شیر ویفری اهرمی میراب را در حالت کاملاً باز و به صورت عمودی نگهداری کنید تا لاستیک از نور خورشید و اشعه UV محافظت شود.

شیر ویفری اهرمی میراب

مزایا و معایب شیر ویفری اهرمی میراب

مزایا:

  1. طراحی بدون فلنج و وزن سبک، نصب را سریع و کم هزینه می کند.
  2. باز و بسته شدن با چرخش 90 درجه اهرم، سرعت بالایی در کنترل جریان دارد.
  3. طراحی دیسک باعث عبور روان سیال با حداقل اختلال می شود.
  4. لاستیک U شکل، آب بندی دوطرفه را بدون نیاز به گسکت فراهم می کند.
  5. قابل نصب در حالت های افقی، عمودی، و مایل.
  6. لاستیک آب بندی قابل تعویض است و نیاز به توقف کامل سیستم ندارد (به ویژه در مدل لاگ).
  7. پوشش اپوکسی و متریال های متنوع (مانند استنلس استیل) عمر طولانی را تضمین می کند.
  8. نسبت به سایر شیرهای صنعتی قیمت پایین تری دارد.

معایب:

  1. برای تنظیم دقیق جریان در سرعت های بالا (بیش از 1 متر بر ثانیه) مناسب نیست.
  2. در سیالات با ذرات درشت یا ویسکوزیته بالا ممکن است عملکرد دیسک مختل شود.
  3. حداکثر دمای کاری (120 درجه سانتی گراد) برای برخی کاربردهای خاص کافی نیست.
  4. به دلیل طراحی، برای سیالات گازی یا بخار عملکرد مطلوبی ندارد.

کاربرد شیر ویفری اهرمی میراب

شیر ویفری لاگ اهرمی به دلیل ویژگی های منحصربه فرد، در صنایع زیر کاربرد دارد:

صنایع آب و فاضلاب: برای قطع و وصل جریان در سیستم های انتقال آب خام، آب آشامیدنی، و فاضلاب؛ به ویژه در تصفیه خانه ها و شبکه های توزیع.

نفت، گاز، و پتروشیمی: کنترل جریان سیالات هیدروکربنی، روغن، و مواد شیمیایی در خطوط لوله با فشار متوسط.

کشاورزی: مدیریت جریان آب در سیستم های آبیاری قطره ای و تحت فشار.

صنایع دریایی: استفاده در سیستم های آب شور (با دیسک نیکل آلومینیوم برنز) در کشتی سازی و پالایشگاه های ساحلی.

تاسیسات ساختمانی و صنعتی: در موتورخانه ها و سیستم های گرمایش و سرمایش (HVAC) برای کنترل جریان آب گرم یا سرد.

صنایع غذایی و دارویی: در مواردی که متریال استنلس استیل استفاده می شود، برای سیالات بهداشتی مناسب است.

آتش نشانی: در شبکه های توزیع آب برای سیستم های اطفای حریق.

معادن و صنایع شیمیایی: برای مدیریت سیالات حاوی ذرات معلق یا مواد شیمیایی با ویسکوزیته متوسط.

خرید شیر ویفری اهرمی میراب

برای انتخاب و خرید شیر ویفری لاگ اهرمی ، به نکات زیر توجه کنید:

نوع سیال (آب، روغن، مواد شیمیایی) را مشخص کنید تا جنس لاستیک (EPDM، NBR، یا Viton) و دیسک مناسب انتخاب شود. مطمئن شوید فشار سیستم (تا 16 بار) و دما (تا 120 درجه) با مشخصات شیر سازگار است.

سایز شیر و استاندارد فلنج ها (DIN EN 1092-1 یا ANSI) باید با لوله کشی مطابقت داشته باشد ؛ اگر شیر در انتهای خط نصب می شود، مدل لاگ را انتخاب کنید.

محصولات میراب با گارانتی 3 ساله و خدمات پس از فروش 15 ساله عرضه می شوند؛ از نمایندگی های معتبر مانند  فروشگاه همساز خرید کنید.

برای اطمینان از انتخاب بهترین شیر ویفری اهرمی میراب متناسب با نیازهای شما، می توانید قبل از خرید با مشاوران فنی همساز تماس بگیرید. با شماره 02191306362  ارتباط برقرار کنید تا کارشناسان همساز اطلاعات دقیق، قیمت رقابتی، و راهنمایی های لازم را در اختیارتان قرار دهند. مشاوره تخصصی به شما کمک می کند تا محصولی با عملکرد بهینه و طول عمر بالا انتخاب کنید.

توضیحات تکمیلی
برند

میراب

سایز (اینچ)

2, 2-1/2, 3, 4, 5, 6, 8

فشار (بار)

PN10, PN16

جنس لاستیک

EPDM

جنس دیسک

استنلس استیل 304 (SS304)

کشور تولید کننده

ایران

رینگ آببندی (سیت)

لاستیک EPDM

دما قابل تحمل (درجه سانتی گراد)

70
