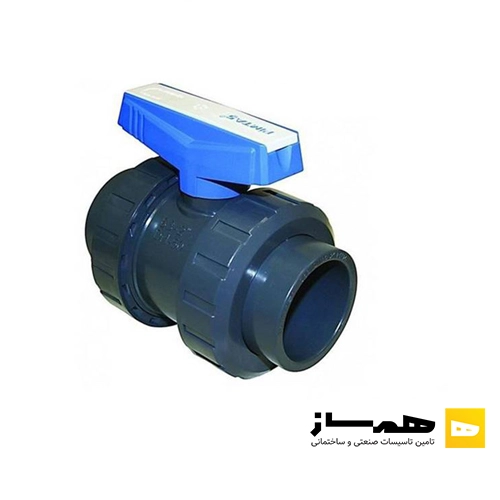

شیر توپی مهره دار چسبی UPVC

شیر توپی مهره‌دار چسبی UPVC با بدنه پلی‌وینیل کلراید سخت، مقاوم در برابر خوردگی و بسیاری از مواد شیمیایی سازگار، مناسب برای قطع و وصل جریان در تأسیسات استخری و تصفیه آب است. این شیر دارای فشار نامی PN16 (۱۶ بار) بوده و در سایزهای ۲۰ تا ۱۱۰ میلی‌متر، بسته به برند، عرضه می‌شود. اتصال چسبی و مهره‌ماسوره‌ای آن امکان نصب و جداسازی بدنه مرکزی برای سرویس یا تعویض را بدون برش لوله فراهم می‌کند.

پیمتاش

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
20 PN16 2,850,0002,565,00010٪−
25 PN16 2,940,0002,646,00010٪−
32 PN16 3,640,0003,276,00010٪−
40 PN16 4,240,0003,816,00010٪−
50 PN16 5,460,0004,914,00010٪−
63 PN16 6,650,0005,985,00010٪−
75 PN16 15,700,00014,130,00010٪−
90 PN16 22,900,00020,610,00010٪−
110 PN16 32,100,00028,890,00010٪−

ویسپار

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
20 PN16 2,354,000
25 PN16 2,673,000
32 PN16 3,080,000
40 PN16 3,399,000
50 PN16 4,532,000
63 PN16 5,533,000
75 PN16 11,853,000
90 PN16 16,467,000
110 PN16 23,029,000
برند

ویسپار

سایز

25, 20, 32, 40, 50, 63, 75, 90, 110

فشار (بار)

16

مشخصات فنی شیر توپی مهره‌دار چسبی UPVC

مشخصات ردیف‌های ارائه‌شده در همساز به شرح زیر است:

مشخصه مقدار یا توضیح
نام انگلیسی UPVC Solvent Cement True Union Ball Valve
نوع شیر توپی، دوطرفه، مهره‌ماسوره‌ای
جنس بدنه UPVC
عملکرد قطع و وصل جریان
نوع اتصال محصول چسبی
نوع محرک دسته دستی با چرخش ۹۰ درجه
فشار نامی ردیف‌های فروش PN16
برندهای موجود در جدول ویسپار و پیمتاش
سایزهای پیمتاش در همساز ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۷۵ و ۹۰ میلی‌متر
سایزهای ویسپار در همساز ۲۰، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۷۵، ۹۰ و ۱۱۰ میلی‌متر
آب‌بندی دارای سیت و اورینگ، با جنس وابسته به مدل
ویژگی اتصال امکان بازکردن بدنه مرکزی بدون برش لوله‌های طرفین

برای مدل چسبی مخصوص آب پیمتاش، اورینگ EPDM در دیتاشیت سازنده درج شده است. جنس اورینگ و نشیمن‌گاه مدل‌های دیگر را باید براساس کد محصول همان برند تعیین کرد.

شیر توپی مهره‌دار چسبی UPVC چیست و چه کاربردی دارد؟

شیر توپی مهره‌دار چسبی UPVC یا True Union Ball Valve، برای قطع و وصل سریع جریان سیال در خطوط لوله‌کشی پلیمری طراحی شده است. این شیر با چرخش ۹۰ درجه‌ای دسته، مسیر عبور سیال را باز یا بسته می‌کند و به دلیل داشتن مهره‌ماسوره در دو طرف بدنه، امکان جداکردن مجموعه مرکزی آن برای سرویس و تعویض را فراهم می‌سازد.

بدنه از پلی‌وینیل کلراید سخت (UPVC) ساخته می‌شود و در تماس با آب دچار زنگ‌زدگی فلزی نمی‌شود. این ویژگی، شیر را برای مدارهای تصفیه آب، تأسیسات استخر، آبیاری و دیگر خطوط دارای سیال سازگار به گزینه‌ای قابل استفاده تبدیل می‌کند. بااین‌حال، انتخاب مدل باید بر اساس فشار، دما و سازگاری تمام قطعات در تماس با سیال انجام شود.

در فروشگاه همساز، این محصول با برندهای ویسپار و پیمتاش و در سایزهای مختلف عرضه می‌شود. خریدار می‌تواند مشخصات و قیمت هر سایز را در جدول بالای صفحه مشاهده کند.

ساختار و نحوه عملکرد شیر توپی مهره‌دار UPVC

در مرکز شیر، یک گوی سوراخ‌دار قرار دارد که به محور و دسته متصل است. وقتی دسته در وضعیت باز قرار می‌گیرد، سوراخ گوی در امتداد مسیر لوله قرار می‌گیرد و سیال از آن عبور می‌کند. با چرخاندن دسته به اندازه یک‌چهارم دور، قسمت بسته گوی روبه‌روی مسیر جریان قرار می‌گیرد و عبور سیال متوقف می‌شود.

حرکت سریع گوی باعث شده این گروه از شیرها برای عملیات قطع و وصل مناسب باشند. اما مدل معمولی شیر توپی، انتخاب اول برای تنظیم دقیق و مداوم دبی نیست. باقی‌ماندن طولانی شیر در وضعیت نیمه‌باز می‌تواند به شرایط نامطلوب جریان، سایش موضعی سیت و کاهش کیفیت آب‌بندی منجر شود.

مهم‌ترین اجزای شیر عبارت‌اند از:

  • بدنه UPVC: نگهدارنده مجموعه داخلی و مسیر اصلی جریان
  • گوی یا توپی: قطعه متحرک دارای سوراخ عبور سیال
  • سیت یا نشیمن‌گاه: سطح آب‌بندی اطراف گوی
  • محور و دسته: انتقال حرکت دست به گوی
  • اورینگ‌ها: آب‌بندی بخش‌های اتصال و اجزای داخلی
  • مهره‌ماسوره‌ها: اتصال مجموعه مرکزی شیر به سراتصالات دو طرف
  • سراتصالات چسبی: محل اتصال لوله‌های UPVC به شیر

وجود دو مهره‌ماسوره به این معنا نیست که شیر دو مکانیزم قطع جریان دارد. مکانیزم قطع و وصل فقط همان گوی مرکزی است و مهره‌ها وظیفه اتصال و امکان جداسازی مجموعه را بر عهده دارند.

ساختار داخلی و اجزای شیر توپی مهره‌دار چسبی UPVC

فشار نامی PN16 چه معنایی دارد؟

در جدول همساز، فشار نامی هر دو برند PN16 ثبت شده است. این عدد رده فشار نامی شیر را نشان می‌دهد، اما نباید آن را به معنی امکان کارکرد دائمی در فشار ۱۶ بار و در تمام دماها دانست.

در شیرآلات ترموپلاستیک، فشار مجاز به دما و شرایط بهره‌برداری وابسته است. به همین دلیل هنگام انتخاب شیر باید فشار عادی سیستم، افزایش فشار احتمالی ناشی از روشن و خاموش‌شدن پمپ و دمای واقعی سیال مشخص باشد.

اگر مدار در معرض ضربه قوچ یا نوسان ناگهانی فشار قرار دارد، انتخاب فقط براساس PN درج‌شده در جدول کافی نیست. فشارهای گذرا و محدودیت سایر اجزای خط هم باید در طراحی لحاظ شوند.

انتخاب سایز متناسب با لوله

سایزهای این شیر در جدول همساز برحسب میلی‌متر ثبت شده‌اند. برای نمونه، در انتخاب مدل ۶۳ میلی‌متری باید سایز لوله و استاندارد اتصال چسبی با سراتصال شیر هماهنگ باشد.

سایز نامی شیر الزاماً قطر آزاد عبور سیال نیست. ابعاد داخلی گوی و طراحی مسیر جریان می‌توانند با اندازه اسمی اتصال تفاوت داشته باشند. برای خطوطی که افت فشار اهمیت دارد، باید مشخصات هیدرولیکی مدل انتخابی در نظر گرفته شود.

در صورت نیاز به تهیه لوله، زانو، بوشن و قطعات هم‌اندازه، می‌توانید محصولات دسته لوله و اتصالات UPVC همساز را نیز مشاهده کنید.

مزیت شیر توپی مهره‌دار چسبی نسبت به مدل بدون مهره‌ماسوره

تفاوت اصلی این محصول با شیر توپی ساده، در ساختار اتصال آن است. در بسیاری از شیرهای یکپارچه، جداسازی شیر از خط پس از اجرای اتصال ثابت می‌تواند به برش لوله یا بازکردن بخشی از سیستم نیاز داشته باشد. در مدل True Union، مهره‌های دو طرف اجازه می‌دهند مجموعه مرکزی از میان سراتصالات جدا شود.

این ویژگی برای مدارهایی که دسترسی به شیر در آن‌ها محدود است یا تعمیرات دوره‌ای دارند، اهمیت بیشتری پیدا می‌کند. برای مثال، در یک مجموعه تصفیه استخر می‌توان پس از ایزوله‌کردن و تخلیه ایمن خط، بدنه مرکزی شیر را برای سرویس یا تعویض خارج کرد، بدون اینکه اتصال چسبی طرفین تخریب شود.

البته قابلیت بازشدن بدنه، به معنی امکان تعمیر تمام قطعات نیست. موجودبودن قطعات یدکی، طراحی سیت و اورینگ و دستور تعمیرات سازنده تعیین می‌کنند کدام بخش‌ها قابل سرویس یا تعویض هستند.

شیر مهره‌دار را نیز نباید با مهره‌ماسوره UPVC مستقل اشتباه گرفت. مهره‌ماسوره یک اتصال جداشدنی است، درحالی‌که این محصول علاوه بر اتصال مهره‌دار، مکانیزم قطع و وصل جریان را نیز در خود دارد.

تفاوت اتصال چسبی با نسخه‌های دنده‌ای

شیر توپی مهره‌ماسوره‌ای در بازار با آرایش‌های اتصال مختلف تولید می‌شود. مدل چسبی، سراتصال مناسب اتصال با چسب حلالی UPVC دارد. در مقابل، مدل رزوه‌ای برای اتصال به قطعات دارای رزوه سازگار طراحی می‌شود.

این دو نوع اتصال نباید صرفاً براساس شباهت ظاهری جایگزین یکدیگر شوند. در نسخه چسبی، قطر اتصال، استاندارد ابعادی لوله، نوع چسب و روش اجرای اتصال اهمیت دارند. در نسخه دنده‌ای، نوع رزوه و نحوه آب‌بندی رزوه باید مشخص باشد.

مهره‌دار بودن به معنی بی‌نیازی از چسب‌کاری نیست. هنگام نصب نسخه چسبی، سراتصالات به لوله متصل می‌شوند و مهره‌ها مجموعه شیر را به آن‌ها متصل نگه می‌دارند. پس از اجرای اتصال چسبی، قابلیت جداسازی بدنه مرکزی همچنان حفظ می‌شود.

کاربردهای شیر توپی مهره‌دار چسبی UPVC

تأسیسات استخر و جکوزی

در مدار گردش و تصفیه آب، این شیر می‌تواند برای قطع جریان یک شاخه، ایزوله‌کردن بخشی از تأسیسات یا فراهم‌کردن امکان سرویس تجهیزات استفاده شود. مزیت اتصال مهره‌دار به‌ویژه زمانی اهمیت دارد که شیر در مجاورت پمپ، فیلتر یا سایر تجهیزات نیازمند نگهداری نصب شده باشد.

استفاده از شیر در مدار استخر به معنی سازگاری آن با هر غلظتی از مواد ضدعفونی‌کننده نیست. برای خطوط تزریق مواد شیمیایی غلیظ، باید مقاومت بدنه، سیت و اورینگ نسبت به ماده موردنظر مشخص شود.

خطوط آبیاری و تأسیسات آب

در شبکه‌های آبیاری و خطوط توزیع آب، شیر توپی امکان قطع جریان یک مسیر را فراهم می‌کند. انتخاب آن برای نقاطی مناسب است که باز و بسته‌کردن سریع شیر اهمیت دارد و نیاز به تنظیم دقیق و پیوسته دبی وجود ندارد.

در خطوط دارای پمپ، شیر توپی جایگزین شیر یکطرفه نیست. اگر لازم است پس از توقف پمپ از برگشت سیال جلوگیری شود، باید یک شیر یکطرفه خودکار فنردار UPVC یا مکانیزم یکطرفه مناسب دیگری براساس شرایط مدار انتخاب شود.

تصفیه آب و فرایندهای صنعتی

در تأسیسات تصفیه آب و بعضی فرایندهای صنعتی که سیال با UPVC و مواد آب‌بندی سازگار است، می‌توان از این شیر برای قطع و وصل مسیر استفاده کرد.

انتخاب برای مواد شیمیایی باید با دقت بیشتری انجام شود. حتی ممکن است جنس بدنه برای یک سیال مناسب باشد، اما اورینگ همان نسخه با آن سازگاری نداشته باشد. برای خطوط حاوی اسید یا باز، تنها عبارت «مقاوم در برابر مواد شیمیایی» روی معرفی محصول کافی نیست.

پیمتاش برای سرویس آب و بعضی سرویس‌های اسیدی، نسخه‌های جداگانه‌ای از شیر توپی UPVC معرفی می‌کند. بنابراین مدل مخصوص آب را نباید بدون تأیید سازنده به‌عنوان مدل مخصوص اسید سفارش داد.

روش نصب شیر توپی مهره‌دار چسبی UPVC

در اتصال چسبی، کیفیت اجرا به اندازه انتخاب صحیح شیر اهمیت دارد. باقی‌ماندن تنش مکانیکی روی بدنه، ورود چسب اضافی به داخل شیر و راه‌اندازی زودهنگام سیستم از عواملی هستند که می‌توانند عملکرد شیر را مختل کنند.

۱. آماده‌سازی مسیر لوله

پیش از نصب، سایز شیر و لوله را تطبیق دهید. لوله‌ها باید هم‌راستا باشند و وزن یا نیروی خمشی خط نباید به بدنه شیر منتقل شود. اگر لوله‌ها در دو سمت شیر تحت تنش قرار دارند، ابتدا مسیر و ساپورت‌ها باید اصلاح شوند.

۲. آماده‌کردن سراتصالات

انتهای لوله را عمود بر محور آن برش دهید و پلیسه‌ها را حذف کنید. سطح اتصال باید تمیز، خشک و عاری از گردوغبار و چربی باشد. مقدار لقی و عمق ورود لوله نیز باید با دستورالعمل اتصال مربوط هماهنگ باشد.

۳. اجرای اتصال چسبی

از چسب حلالی مناسب سیستم UPVC و مطابق دستور سازنده لوله و اتصال استفاده کنید. کاربرد پرایمر یا پاک‌کننده نیز باید با همان دستورالعمل هماهنگ باشد.

چسب نباید به شکل کنترل‌نشده وارد مجموعه داخلی شیر شود. به‌خصوص باید از تماس چسب با گوی، سیت و اورینگ جلوگیری کرد. در صورت توصیه سازنده، مجموعه مرکزی شیر را هنگام آماده‌سازی و اجرای سراتصالات از مسیر چسب‌کاری دور نگه دارید.

۴. بستن مهره‌ماسوره‌ها

پس از آماده‌شدن اتصال‌ها و در زمان مجاز مونتاژ، قرارگیری صحیح اورینگ‌ها، تمیزی سطوح آب‌بندی و هم‌راستایی دو سر اتصال را کنترل کنید. مهره‌ها باید مطابق دستور سازنده محکم شوند.

از دسته شیر برای اعمال نیروی پیچشی به بدنه یا مهره‌ها استفاده نکنید. سفت‌کردن بیش از حد مهره‌ها نیز می‌تواند به اتصالات پلیمری یا سطوح آب‌بندی آسیب برساند.

۵. زمان عمل‌آوری و آزمون نشتی

زمان مجاز راه‌اندازی به چسب مصرفی، قطر لوله، دما، رطوبت و شرایط پروژه بستگی دارد. پس از سپری‌شدن زمان عمل‌آوری موردنیاز، آزمون فشار و نشتی باید مطابق روش ایمن تعیین‌شده برای سیستم انجام شود.

عدد ثابتی مانند ۱۰ دقیقه یا ۲۴ ساعت را نباید برای خشک‌شدن تمام چسب‌ها و تمام سایزها ملاک قرار داد.

راهنمای انتخاب برند ویسپار یا پیمتاش

در جدول فروش همساز، مدل‌های ویسپار و پیمتاش با سایزها و قیمت‌های جداگانه ارائه شده‌اند. برای مقایسه درست دو برند، ابتدا سایز و رده فشاری یکسان را انتخاب کنید. سپس مشخصات فنی و شرایط کاربرد همان مدل را مبنای تصمیم قرار دهید.

برای مثال، اگر به شیر سایز ۱۱۰ میلی‌متر نیاز دارید، در جدول فعلی همساز این سایز برای ویسپار درج شده است، درحالی‌که ردیف‌های پیمتاش تا سایز ۹۰ میلی‌متر نمایش داده می‌شوند. این تفاوت، مربوط به فهرست فروش فعلی همساز است و به معنی تولیدنشدن سایز ۱۱۰ توسط پیمتاش نیست.

در مرحله انتخاب، این موارد اهمیت دارند:

  • مطابقت سایز و استاندارد اتصال با لوله
  • فشار نامی و محدوده مجاز دمای کار
  • جنس اورینگ و سیت برای سیال موردنظر
  • ابعاد بدنه و فضای موردنیاز برای بازکردن مهره‌ها
  • امکان تأمین قطعات قابل تعویض و مدل جایگزین
  • قیمت همان سایز و شرایط تأمین سفارش

اگر سایر شیرهای موردنیاز پروژه هنوز مشخص نشده‌اند، دسته شیرآلات UPVC همساز امکان مشاهده شیرهای توپی، یکطرفه و پروانه‌ای را در کنار هم فراهم می‌کند. برای خطوطی که قطر و آرایش نصب متفاوتی دارند، شیر پروانه‌ای UPVC نیز از نظر عملکرد و نوع نصب قابل مقایسه است، البته این دو شیر جایگزین قطعی یکدیگر نیستند.

عوامل مؤثر بر قیمت شیر توپی مهره‌دار چسبی UPVC

قیمت این محصول به برند، سایز و مشخصات فنی نسخه انتخابی بستگی دارد. افزایش سایز معمولاً به افزایش ابعاد و میزان مواد مصرفی مربوط می‌شود و می‌تواند اختلاف قیمت قابل توجهی ایجاد کند.

همچنین قیمت دو برند در یک سایز الزاماً برابر نیست. برای مقایسه صحیح باید مدل چسبی را با مدل چسبی و مشخصات فشار و آب‌بندی یکسان مقایسه کنید، نه اینکه قیمت آن را با شیر یک‌سر دنده یا محصول دارای طراحی متفاوت کنار هم بگذارید.

در جدول بالای همین صفحه، قیمت محصولات ویسپار و پیمتاش به تفکیک سایز درج شده است. برای سفارش چندسایزی یا پروژه‌ای، بهتر است فهرستی شامل برند، سایز و تعداد هر ردیف آماده کنید تا استعلام دقیق‌تری انجام شود.

آیا برای نصب شیر توپی مهره‌دار چسبی UPVC به چسب نیاز است؟

بله. سراتصالات چسبی شیر با چسب مناسب UPVC به لوله متصل می‌شوند. مهره‌ماسوره‌ها برای متصل‌کردن و جداکردن مجموعه مرکزی شیر کاربرد دارند و جای اتصال چسبی به لوله را نمی‌گیرند.

آیا می‌توان شیر توپی مهره‌دار را بدون بریدن لوله تعویض کرد؟

در ساختار True Union، پس از ایزوله‌کردن و تخلیه ایمن خط، می‌توان مجموعه مرکزی شیر را با بازکردن مهره‌های طرفین خارج کرد. برای جایگزینی، سازگاری ابعاد و سراتصالات مدل جدید با اتصال‌های موجود باید تأیید شود.

آیا شیر توپی UPVC برای تنظیم دبی مناسب است؟

کاربرد اصلی مدل دستی معمولی، قطع و وصل جریان است. استفاده مداوم در وضعیت نیمه‌باز، بدون تأیید طراحی و شرایط سرویس، برای تنظیم دقیق دبی توصیه نمی‌شود.

فشار PN16 روی شیر به چه معناست؟

PN16 رده فشار نامی شیر را مشخص می‌کند. فشار مجاز واقعی باید با توجه به دمای سیال، شرایط بهره‌برداری و اطلاعات فنی سازنده تعیین شود. این عدد به معنی تحمل ثابت ۱۶ بار در هر دما نیست.

برای خرید شیر توپی مهره‌دار چسبی UPVC چه اطلاعاتی لازم است؟

سایز لوله، نوع اتصال، فشار و دمای سیستم، نوع سیال، برند دلخواه و تعداد موردنیاز را مشخص کنید. اگر محصول برای جایگزینی شیر قدیمی خریداری می‌شود، ابعاد و کد مدل قبلی نیز اهمیت دارند.
