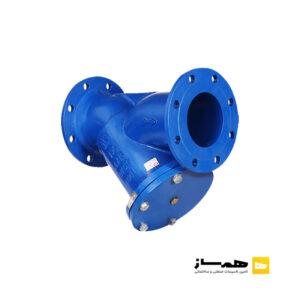

شیر صافی تیپ Y

مشخصات فنی شیر صافی تیپ Y میراب

سایز: از 50 تا 300 میلی متر (2 تا 12 اینچ یا بیشتر).

فشار کاری: PN10 (10 بار) و PN16 (16 بار) برای سایزهای بزرگ تر، ممکن است PN40 نیز تولید شود.

جنس بدنه: چدن داکتیل ، فولاد ریختگی ، استنلس استیل (مناسب برای سیالات خورنده)، آلیاژهای پایه مس یا برنج

جنس توری: استنلس استیل 304 یا 316 (ضد زنگ و مقاوم در برابر خوردگی، قابلیت سفارشی سازی قطر سوراخ های توری بر اساس نیاز

جنس رینگ آب بندی (سیت): لاستیک NBR یا EPDM برای آب بندی مناسب.

نوع اتصال: فلنجی (استاندارد DIN یا ANSI) و رزوه ای (برای سایزهای کوچک تر)

دمای کاری: تا 70 درجه سانتی گراد برای سیالات معمولی (برای دماهای بالاتر، متریال خاصی استفاده می شود).

استانداردها: تولید بر اساس استانداردهای ISO 9001، DIN یا API.

نکته: برای سیالات خورنده مانند آب دریا، مدل های با پوشش لاینینگ (مانند لاستیک) توصیه می شود.

کاربرد شیر صافی تیپ Y

روش نصب شیر صافی تیپ Y

برای نصب شیر صافی تیپ Y میراب، ابتدا باید خط لوله را از هرگونه آلودگی و ذرات اضافی پاک کرد و ابزارهای مورد نیاز مانند آچار، واشر فلنج یا نوار تفلون را آماده نمود. بررسی مشخصات شیر، از جمله سایز، فشار کاری و جهت جریان سیال، بسیار مهم است. روی بدنه شیر فلشی حک شده که نشان دهنده جهت صحیح جریان است و باید به آن توجه ویژه ای داشت.

این شیر را می توان به صورت افقی یا عمودی نصب کرد، اما باید اطمینان حاصل شود که توری به سمت پایین قرار گیرد تا ذرات معلق به راحتی در آن جمع شوند. معمولاً شیر صافی قبل از تجهیزات حساس مانند پمپ یا شیر کنترلی قرار می گیرد تا از آن ها محافظت کند.

برای اتصال شیر به خط لوله، اگر مدل فلنجی باشد، واشر مناسبی بین فلنج های شیر و لوله قرار می گیرد و سپس پیچ ها به ترتیب ضربدری و با فشار یکنواخت سفت می شوند تا از نشتی جلوگیری شود. در مدل های رزوه ای، استفاده از نوار تفلون یا مواد آب بندی مناسب ضروری است و شیر باید با دقت و به آرامی سفت شود تا رزوه ها آسیب نبینند.

پس از نصب، سیستم را تحت فشار قرار داده و اتصالات را برای اطمینان از عدم نشتی بررسی می کنند. در نهایت، با برقراری جریان سیال، عملکرد شیر تست می شود تا افت فشار غیرعادی مشاهده نشود. همچنین باید مطمئن شد که درپوش شیر به راحتی قابل دسترسی است تا در آینده بتوان توری را برای تمیزکاری یا تعویض خارج کرد.

هشدار: نصب نادرست، مانند قرار دادن شیر در جهت اشتباه، می تواند باعث تجمع ذرات در بخش نامناسب یا کاهش عمر مفید شیر شود.

مزایا و معایب شیر صافی تیپ Y

مزایا :

• جداسازی مؤثر ذرات معلق با کمترین افت فشار.
• محافظت از تجهیزات حساس مانند پمپ ها و شیرهای کنترلی.
• امکان تمیزکاری یا تعویض توری بدون نیاز به جدا کردن شیر از خط.
• قابلیت سفارشی سازی توری بر اساس نیاز مشتری.
• امکان نصب افقی یا عمودی.
• قیمت اقتصادی در مقایسه با سایر صافی ها.
• مقاومت بالا در برابر خوردگی با انتخاب متریال مناسب.

معایب

• نیاز به تمیزکاری دوره ای توری برای جلوگیری از افت فشار.
• ظرفیت محدود برای نگهداری ذرات در مقایسه با صافی های سبدی.
• کارایی کمتر در سیالات با ویسکوزیته بالا یا ذرات بسیار ریز.
• دسترسی به توری برای تمیزکاری ممکن است در برخی موارد زمان بر باشد.

خرید شیر صافی تیپ Y میراب

هنگام خرید شیر صافی تیپ Y، توجه به ویژگی های سیستم و نیازهای پروژه بسیار مهم است. ابتدا باید سایز شیر را با قطر لوله ها هماهنگ کرد تا اتصال به درستی انجام شود و فشار کاری شیر (مانند PN10 یا PN16) با فشار سیستم مطابقت داشته باشد.

نوع سیال نیز نقش کلیدی دارد؛ برای سیالات خورنده مانند آب دریا، انتخاب جنس بدنه و توری از استنلس استیل یا متریال مقاوم در برابر خوردگی ضروری است، در حالی که برای سیالات معمولی، چدن داکتیل ممکن است کافی باشد. اگر سیال حاوی ذرات ریز باشد، توری با مش ریزتر مناسب تر است.

دمای کاری سیال نیز باید در نظر گرفته شود، زیرا شیرهای استاندارد معمولاً تا 70 درجه سانتی گراد عملکرد خوبی دارند، اما برای دماهای بالاتر نیاز به متریال خاصی است. نوع اتصال شیر، چه فلنجی برای سیستم های بزرگ تر و چه رزوه ای برای سیستم های کوچک تر، باید با طراحی خط لوله سازگار باشد.

کیفیت توری اهمیت زیادی دارد؛ توری های استنلس استیل با گرید 304 یا 316 دوام بیشتری دارند و بهتر است امکان تعویض آسان آن ها بررسی شود.

برای انتخاب بهترین شیر صافی تیپ Y متناسب با نیاز پروژه تان، می توانید با مشاوران فنی همساز تماس بگیرید. تیم تخصصی همساز با ارائه مشاوره رایگان، شما را در بررسی مشخصات فنی، انتخاب متریال مناسب و ثبت سفارش همراهی می کند. برای مشاوره، با شماره 02191306362  تماس حاصل فرمایید.
