شیر یکطرفه سوپاپی چدنی

شیر یکطرفه سوپاپی چدنی با عملکرد خودکار، از برگشت جریان در خطوط لوله جلوگیری می‌کند. این شیر با اتصال فلنجی، در فشارهای PN10 و PN16 و برندهای میراب، فاراب و وگ امید گلستان عرضه شده و برای خطوط آبرسانی، پمپاژ و تأسیسات مناسب است.

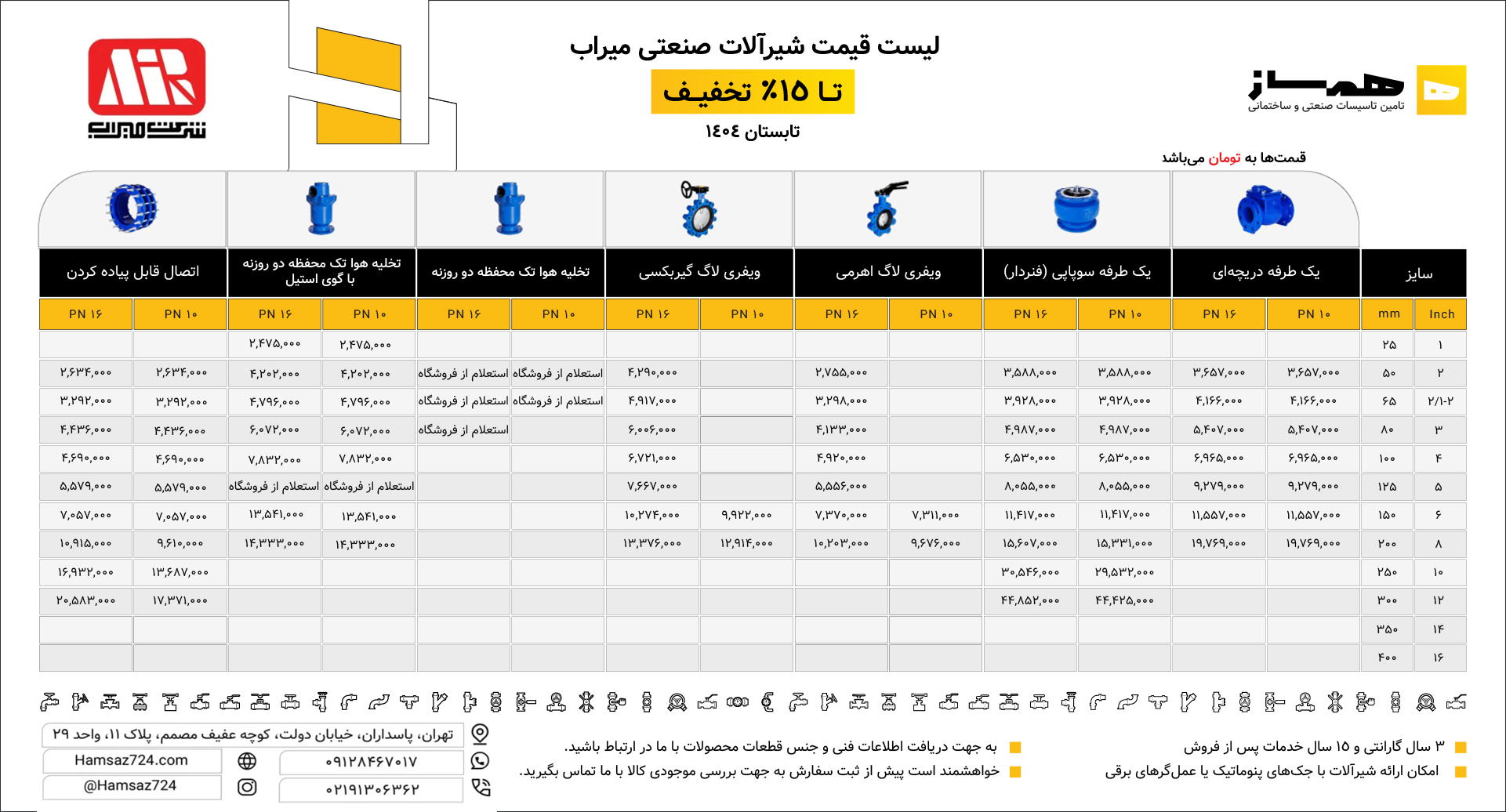

لیست قیمت شیر یکطرفه سوپاپی چدنی میراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
2 PN16 8,206,000
2-1/2 PN16 9,086,000
3 PN16 11,946,000
4 PN16 15,400,000
5 PN16 19,382,000
6 PN16 27,885,000
8 PN10 36,102,000
8 PN16 37,202,000
10 PN10 71,500,000
10 PN16 73,227,000
12 PN10 106,568,000
12 PN16 107,822,000

لیست قیمت شیر یکطرفه سوپاپی چدنی فاراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1/2 PN16 10,470,000
3/4 PN16 10,960,000
1 PN16 11,790,000
1-1/4 PN16 12,700,000
1-1/2 PN16 13,770,000
2 PN16 17,020,000
2-1/2 PN16 21,890,000
3 PN16 27,460,000
4 PN16 36,780,000
5 PN16 43,690,000
6 PN16 56,630,000
8 PN16 85,060,000
10 PN16 134,580,000

لیست قیمت شیر یکطرفه سوپاپی چدنی وگ امید گلستان

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1/2 PN16 6,500,000
3/4 PN16 7,750,000
1 PN16 8,540,000
1-1/4 PN16 9,680,000
1-1/2 PN16 10,400,000
2 PN16 11,200,000
2-1/2 PN16 15,800,000
3 PN16 19,400,000
4 PN16 27,400,000
5 PN16 40,000,000
6 PN16 48,000,000
8 PN16 68,000,000
10 PN16 143,000,000
12 PN16 216,000,000
نوع محصول شیر یکطرفه سوپاپی چدنی
نام انگلیسی Lift Check Valve / Silent Check Valve در مدل‌های فنردار
عملکرد جلوگیری از برگشت جریان سیال
نحوه عملکرد خودکار، براساس اختلاف فشار جریان
جنس بدنه چدن؛ گرید دقیق وابسته به برند و مدل
فشار نامی PN10 و PN16
نوع اتصال فلنجی در مدل‌های اصلی این خانواده
جهت جریان یک‌طرفه، مطابق فلش روی بدنه
برندهای موجود میراب، فاراب، وگ امید گلستان
نوع نصب براساس دستورالعمل همان مدل؛ بسیاری از مدل‌های فنردار امکان نصب افقی و عمودی دارند
کاربرد رایج خطوط پمپاژ، آبرسانی، موتورخانه و سیستم‌های تأسیساتی

شیر یکطرفه سوپاپی چدنی یکی از انواع Check Valve است که برای عبور سیال در یک جهت و جلوگیری از برگشت آن در جهت مخالف استفاده می‌شود. این شیر بدون نیاز به اپراتور دستی عمل می‌کند و باز و بسته‌شدن آن براساس اختلاف فشار دو طرف شیر انجام می‌شود.این محصول در همساز در برندهای میراب، فاراب و وگ امید گلستان و در سایزها و فشارهای کاری مختلف قابل بررسی است. هنگام انتخاب، فقط قطر لوله را در نظر نگیرید؛ PN، نوع سیال، دمای کاری، مشخصات اتصال و متریال اجزای داخلی نیز باید با پروژه هماهنگ باشند.

وظیفه این شیر جلوگیری از برگشت جریان است. برای قطع و وصل دستی، تنظیم دبی یا کاهش فشار باید از شیر متناسب با همان عملکرد استفاده شود.

جدول مشخصات شیر یکطرفه سوپاپی چدنی

جدول زیر مشخصات عمومی این محصول را برای انتخاب اولیه نشان می‌دهد. مشخصات دقیق متریال، دمای کاری و استانداردها باید براساس برند و مدل انتخاب‌شده کنترل شوند.

ساختار و اجزای شیر یکطرفه سوپاپی چدنی

اجزای اصلی این شیر معمولاً شامل بدنه، دیسک یا سوپاپ، نشیمنگاه، شفت یا راهنمای حرکت و در مدل‌های فنردار، فنر بازگشت است. با حرکت سیال در جهت صحیح، اختلاف فشار باعث فاصله‌گرفتن دیسک از نشیمنگاه و بازشدن مسیر می‌شود. با کاهش جریان یا شروع جریان معکوس، دیسک دوباره روی Seat قرار می‌گیرد و مسیر برگشت را می‌بندد.

در مدل‌های فنردار، فنر به بازگشت سریع‌تر دیسک کمک می‌کند. همین ویژگی می‌تواند مدت جریان معکوس را کاهش دهد و در خطوطی که تغییر ناگهانی جریان یا توقف پمپ اهمیت دارد، مزیت عملکردی ایجاد کند.

جنس دیسک، Seat، فنر و سایر اجزای داخلی بین تولیدکنندگان یکسان نیست. به همین دلیل مشخصاتی مانند «دیسک استنلس استیل» یا «آب‌بندی EPDM» را نباید بدون بررسی دیتاشیت به تمام مدل‌های موجود در این صفحه تعمیم داد.

ارتباط با کارشناسان

برندهای شیر یکطرفه سوپاپی چدنی موجود در همساز

در این صفحه امکان بررسی مدل‌های میراب، فاراب و وگ امید گلستان وجود دارد. عملکرد اصلی محصولات هر سه برند جلوگیری از برگشت جریان است، اما مشخصات فنی آن‌ها می‌تواند از نظر متریال، فشار، دما، ابعاد و طراحی داخلی متفاوت باشد.

برند نکته مهم هنگام انتخاب
میراب در خانواده Silent Check / NLF مدل‌های فنردار فلنجی عرضه می‌شود؛ نوع متریال، PN و دمای مجاز باید از مدل انتخابی بررسی شود.
فاراب مدل‌های سوپاپی مختلف از جمله مدل مخصوص سرویس بخار دارد؛ شرایط دمایی باید براساس مدل انتخاب شود.
وگ امید گلستان مدل سوپاپی چدنی در سبد محصولات این برند موجود است؛ PN، سایز و مشخصات متریال براساس مدل نهایی کنترل شود.

اگر پروژه الزام برند ندارد، ابتدا مشخصات موردنیاز خط را تعیین کنید و سپس مدل‌های قابل استفاده از هر برند را از نظر قیمت، موجودی و مشخصات فنی مقایسه کنید.

راهنمای انتخاب سایز و PN

دو مشخصه‌ای که قبل از هر چیز باید تعیین شوند، سایز شیر و فشار نامی آن هستند. قطر نامی شیر باید با خط لوله و فلنج‌های سیستم مطابقت داشته باشد و PN نیز باید متناسب با فشار طراحی انتخاب شود.

برای مثال، صرف اینکه خط DN100 است به این معنی نیست که هر شیر یکطرفه DN100 برای آن مناسب خواهد بود. PN فلنج، فاصله Face-to-Face، نوع آب‌بندی، دمای سیال و فشار سیستم نیز باید کنترل شوند.

پارامتر چه چیزی کنترل شود؟
DN / سایز هماهنگی با قطر نامی خط
PN هماهنگی با فشار طراحی و فلنج‌ها
Face-to-Face در تعویض شیر موجود اهمیت ویژه دارد
دما باید با محدودیت متریال و آب‌بندی مدل هماهنگ باشد

شیر یکطرفه سوپاپی برای چه کاربردهایی مناسب است؟

این محصول بیشتر در نقاطی از سیستم استفاده می‌شود که بازگشت سیال می‌تواند روی عملکرد پمپ یا مسیر جریان اثر منفی بگذارد. کاربرد دقیق باید براساس مشخصات همان مدل انتخاب شود.

  • خروجی پمپ‌ها
  • ایستگاه‌های پمپاژ
  • خطوط انتقال و توزیع آب
  • تأسیسات موتورخانه
  • مدارهای گردش آب سرد و گرم
  • سیستم‌های تأسیساتی و صنعتی با جریان یک‌طرفه
  • سرویس بخار یا دمای بالا فقط در مدل‌هایی که برای این کاربرد طراحی شده‌اند

برای فاضلاب دارای مواد جامد، سیالات خورنده، مواد شیمیایی یا سیالات بسیار غلیظ نباید صرفاً براساس نام «چدنی» یا «سوپاپی» تصمیم گرفت. سازگاری متریال و طراحی داخلی باید از مشخصات فنی محصول تأیید شود.

شیر یکطرفه سوپاپی مخصوص آب با مدل مخصوص بخار چه تفاوتی دارد؟

یکی از مهم‌ترین نکات هنگام خرید، توجه به دمای کاری است. همه مدل‌های سوپاپی چدنی برای دمای بالا ساخته نشده‌اند.

در برخی مدل‌های مخصوص خطوط آب، آب‌بندی لاستیکی مانند EPDM و محدوده دمایی متناسب با سرویس آب در نظر گرفته می‌شود. در مقابل، مدل‌های مخصوص بخار از متریال داخلی و آب‌بندی متناسب با دمای بالاتر استفاده می‌کنند.

برای نمونه فاراب مدل سوپاپی مخصوص بخار PN16 را برای دمای بالاتر عرضه می‌کند. این ویژگی مربوط به همان مدل مخصوص است و نباید به همه شیرهای یکطرفه چدنی نسبت داده شود.

تفاوت شیر یکطرفه سوپاپی و دریچه‌ای

شیر یکطرفه سوپاپی و شیر یکطرفه دریچه‌ای هر دو برای جلوگیری از برگشت سیال استفاده می‌شوند، اما نحوه حرکت دیسک آن‌ها متفاوت است.

ویژگی سوپاپی دریچه‌ای
حرکت دیسک حرکت خطی یا هدایت‌شده حرکت لولایی
مکانیزم بسته‌شدن در مدل‌های فنردار با کمک فنر با حرکت دریچه تحت اثر جریان
سرعت پاسخ در مدل‌های فنردار معمولاً سریع‌تر به طراحی و وضعیت جریان وابسته است

انتخاب بین این دو باید براساس سرعت جریان، افت فشار مجاز، شرایط پمپ، جهت نصب و طراحی سیستم انجام شود. برای مشاهده مدل دریچه‌ای، به صفحه شیر یکطرفه چدنی مراجعه کنید.

مزایای شیر یکطرفه سوپاپی چدنی

  • عملکرد کاملاً خودکار و بدون نیاز به اپراتور
  • جلوگیری از بازگشت جریان به تجهیزات بالادست
  • قابل استفاده در خطوط پمپاژ و تأسیسات
  • بسته‌شدن سریع‌تر در مدل‌های فنردار
  • تنوع سایز و فشار کاری
  • عرضه توسط چند تولیدکننده داخلی
  • امکان انتخاب مدل متناسب با آب، آب داغ یا بخار برحسب مشخصات سازنده

محدودیت‌های شیر یکطرفه سوپاپی

این شیر برای تمام شرایط جریان مناسب نیست. وجود فنر و مسیر حرکت دیسک می‌تواند روی افت فشار سیستم اثر بگذارد و در خطوط دارای ذرات جامد یا آلودگی زیاد نیز باید نسبت به گیرکردن یا اختلال در حرکت دیسک توجه داشت.

همچنین استفاده از مدل آب در خط بخار، یا استفاده از شیر با PN نامناسب، صرفاً به‌دلیل یکسان‌بودن سایز می‌تواند باعث عملکرد نامناسب یا آسیب به آب‌بندی شود.

روش نصب شیر یکطرفه سوپاپی چدنی

قبل از نصب باید سایز، PN و مشخصات فلنج شیر با خط لوله کنترل شود. فلش موجود روی بدنه جهت صحیح جریان را مشخص می‌کند و شیر باید دقیقاً مطابق همان جهت نصب شود.

  1. بدنه و قطعات شیر را از نظر آسیب ظاهری بررسی کنید.
  2. داخل لوله و سطوح فلنج را تمیز کنید.
  3. جهت فلش روی شیر را با مسیر جریان تطبیق دهید.
  4. شیر را بدون واردکردن تنش مکانیکی میان فلنج‌های هم‌راستا قرار دهید.
  5. از گسکت مناسب استفاده کنید.
  6. پیچ‌ها را به‌صورت متقارن و مرحله‌ای سفت کنید.
  7. پس از نصب، سیستم را به‌تدریج تحت فشار قرار دهید و اتصال‌ها را از نظر نشتی بررسی کنید.

در بسیاری از مدل‌های فنردار امکان نصب افقی و عمودی وجود دارد، ولی وضعیت نصب باید برای همان برند و مدل از کاتالوگ سازنده کنترل شود.

نگهداری شیر یکطرفه سوپاپی

این شیر نیاز به عملکرد دستی روزانه ندارد، اما بازرسی دوره‌ای همچنان ضروری است. شنیدن صدای غیرعادی، مشاهده لرزش، افزایش افت فشار یا برگشت جریان می‌تواند نشانه اختلال در دیسک، Seat یا فنر باشد.

اگر شیر به‌درستی بسته نمی‌شود، وجود رسوب یا ذرات خارجی در محل آب‌بندی، خرابی فنر یا آسیب Seat باید بررسی شود. در خطوط آلوده، استفاده صحیح از صافی می‌تواند به کاهش ورود ذرات درشت به شیر و سایر تجهیزات کمک کند.

قیمت شیر یکطرفه سوپاپی چدنی

قیمت این محصول به برند، سایز، PN، مشخصات متریال و شرایط تأمین وابسته است. دو شیر هم‌سایز از برندهای مختلف یا با فشار نامی متفاوت الزاماً قیمت یکسانی ندارند.

برای مشاهده قیمت، ابتدا برند موردنظر را از بالای صفحه انتخاب کنید و سپس سایز و فشار کاری را مشخص کنید. در جدول‌های قیمت همین صفحه می‌توانید قیمت مدل‌های مختلف را مشاهده و مقایسه کنید.

شروع قیمت از

6,500,000 تومان
