شیر یکطرفه چدنی

  • فشار کاری: 10 و 16 بار
  • بدنه: چدن  |  دیسک: استیل 304
  • 3 سال گارانتی و 15 سال خدمات پس از فروش

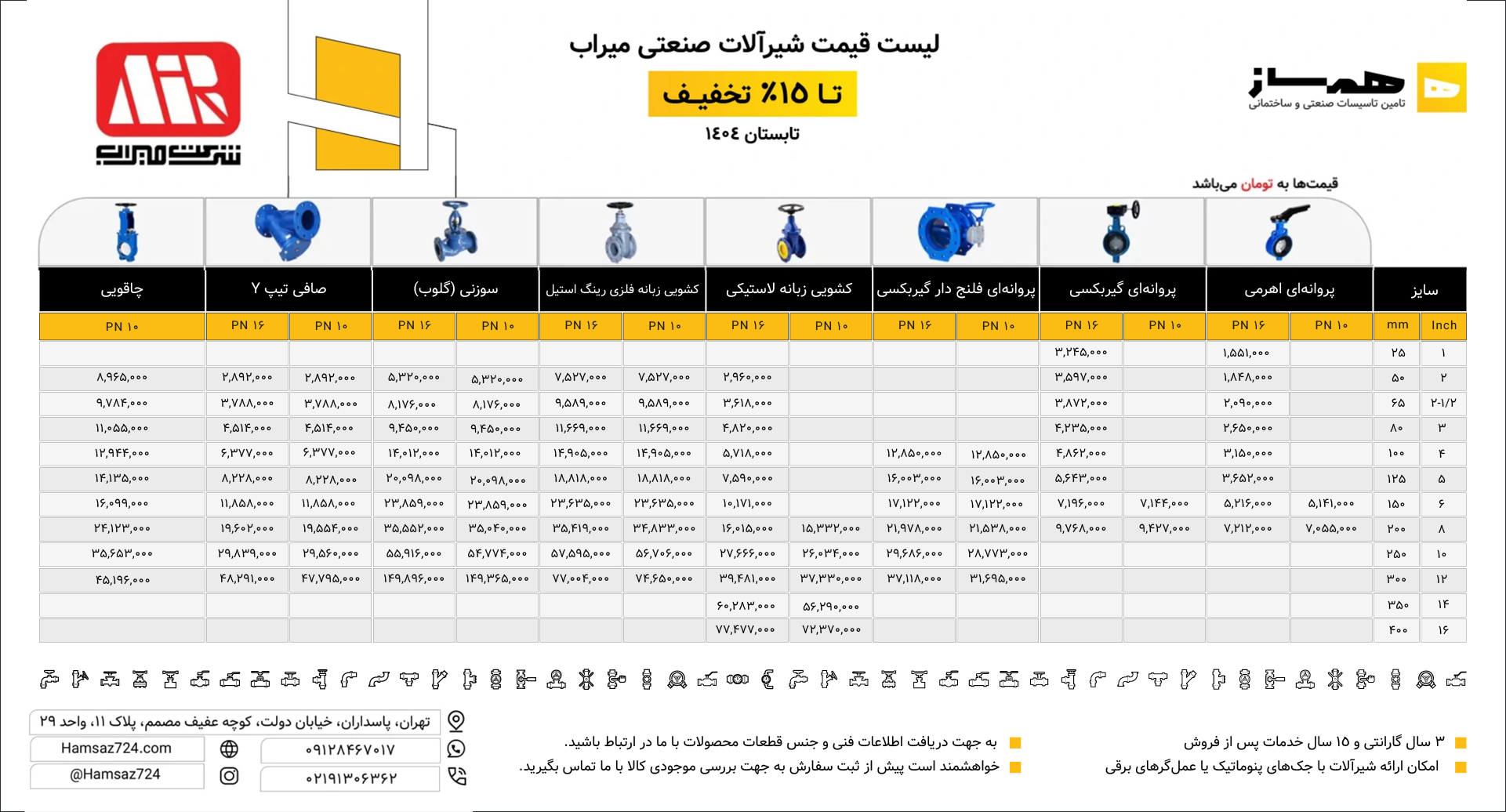

لیست قیمت شیر یکطرفه چدنی میراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
2 PN16 7,425,0006,682,50010٪−
2-1/2 PN16 9,097,0008,187,30010٪−
3 PN16 11,957,00010,761,30010٪−
4 PN16 15,268,00013,741,20010٪−
5 PN16 21,714,00019,542,60010٪−
6 PN16 27,357,00024,621,30010٪−
8 PN16 46,618,00041,956,20010٪−

لیست قیمت شیر یکطرفه چدنی فاراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
2 PN16 7,520,000
2-1/2 PN16 9,570,000
3 PN16 12,430,000
4 PN16 16,380,000
5 PN16 22,180,000
6 PN16 32,180,000
8 PN16 51,280,000

لیست قیمت شیر یکطرفه چدنی وگ ایران (بی همتا)

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1-1/2 PN16 6,786,000
2 PN16 7,830,000
2-1/2 PN16 10,092,000
3 PN16 13,050,000
4 PN16 17,748,000
5 PN16 22,098,000
6 PN16 37,758,000
8 PN16 73,297,500
10 PN16 94,650,000
12 PN16 146,812,500
14 PN16 180,150,000

لیست قیمت شیر یکطرفه چدنی وگ امید گلستان

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1-1/2 PN16 7,200,000
2 PN16 7,480,000
2-1/2 PN16 8,800,000
3 PN16 11,200,000
4 PN16 14,400,000
5 PN16 19,900,000
6 PN16 26,600,000
8 PN16 42,700,000
10 PN16 88,000,000
12 PN16 110,000,000
مشخصه توضیحات
نوع محصول شیر یکطرفه دریچه‌ای یا لولایی چدنی
نام انگلیسی Swing Check Valve
برند و سری میراب، فاراب، وگ ایران، وگ امید گلستان
مکانیزم عملکرد دیسک لولایی با عملکرد خودکار
جنس بدنه، درپوش و دیسک چدن داکتیل GJS-400-15 (GGG40)
جنس پین دیسک استنلس استیل 1.4021
نشیمنگاه بدنه روکش استنلس استیل 1.4301
آب‌بندی دیسک لاستیک EPDM
فشار نامی PN16
محدوده سایز DN50 تا DN200 (۲ تا ۱۴ اینچ)
نوع اتصال فلنجی مطابق EN 1092-2
استاندارد طول نصب EN 558-1، سری 48
حداکثر دما قابل تحمل ۷۰ درجه سانتی‌گراد
پوشش بدنه اپوکسی پودری الکترواستاتیک
جهت نصب افقی یا عمودی
کاربرد اصلی جلوگیری از برگشت جریان در خطوط آب و سیالات سازگار

بررسی شیر یکطرفه چدنی

شیر یکطرفه چدنی از نوع لولایی یا Swing Check Valve است و برای عبور سیال در یک جهت و جلوگیری خودکار از برگشت آن به کار می‌رود.

ساختار و نحوه عملکرد شیر خودکار چدنی

درون بدنه این شیر خودکار چدنی، دیسک به یک محور لولایی متصل است. هنگام حرکت سیال در جهت مجاز، نیروی جریان دیسک را از نشیمنگاه جدا می‌کند و مسیر باز می‌شود. با کاهش جریان یا ایجاد فشار معکوس، دریچه به سمت نشیمنگاه برمی‌گردد و عبور سیال در جهت مخالف را محدود می‌کند. این فرایند خودکار است و نیازی به دستگیره، موتور یا فرمان اپراتور ندارد.

این نوع شیر برای جلوگیری از برگشت جریان طراحی شده است، نه تنظیم دبی یا کنترل فشار. در راهنمای مدل NSF، اختلاف فشار تقریبی ۰٫۱ بار برای بازشدن و حدود ۰٫۴ بار برای آب‌بندی ذکر شده است. این اعداد شرایط عملکرد اعلام‌شده برای مدل هستند و نباید به‌عنوان فشار کاری ثابت تمام سیستم‌ها تلقی شوند.

جنس بدنه، دیسک و قطعات آب‌بندی

بدنه، درپوش و دیسک مدل معمولی NSF از چدن داکتیل GGG40 ساخته شده‌اند. دیسک با لاستیک EPDM روی نشیمنگاه آب‌بندی می‌شود و بخش نشیمنگاه بدنه دارای روکش استنلس استیل است. پین دیسک نیز از استنلس استیل 1.4021 ساخته می‌شود. این ترکیب متریال، ساختار واقعی مدل معمولی است و نباید آن را با مدل‌های سفارشی یا مدل‌های دارای دیسک متفاوت یکسان دانست.

درپوش پیچ‌ومهره‌ای دسترسی به مجموعه دیسک را هنگام سرویس فراهم می‌کند. لاستیک ضربه‌گیر و آب‌بندی درپوش نیز از قطعات مهم این مجموعه هستند. اگر سیال دارای ترکیبات شیمیایی خاص یا دمای غیرمعمول است، سازگاری EPDM و سایر اجزای در تماس با سیال باید پیش از سفارش بررسی شود.

راهنمای انتخاب سایز و فشار نامی PN10 یا PN16

برای انتخاب شیر یکطرفه چدنی فلنج دار، اولین معیار قطر نامی خط است. مدل‌های این صفحه از DN50 تا DN200 ارائه می‌شوند و باید با قطر لوله و فلنج‌های دو طرف مطابقت داشته باشند. مثلاً برای خط DN100، شیر ۴ اینچ انتخاب اولیه از نظر سایز است؛ بااین‌حال یکسان‌بودن قطر، به‌تنهایی به معنی سازگاری کامل اتصال نیست.

سایز اینچی قطر نامی (DN)
۲ اینچ DN50
۱/۲ ۲ اینچ DN65
۳ اینچ DN80
۴ اینچ DN100
۵ اینچ DN125
۶ اینچ DN150
۸ اینچ DN200

در مرحله بعد، PN10 یا PN16 را بر اساس فشار طراحی و شرایط کاری سیستم انتخاب کنید. فشار نامی باید با فلنج‌های خط و فشارهای گذرای احتمالی سازگار باشد. برای تعویض شیر موجود، طول نصب Face-to-Face نیز اهمیت دارد. مدل NSF از استاندارد EN 558-1 سری 48 پیروی می‌کند و طول آن ممکن است با شیر قدیمی از خانواده یا استاندارد دیگر برابر نباشد.

دمای کاری و نوع سیال قابل استفاده

حداکثر دما برای مدل معمولی NSF برابر ۷۰ درجه سانتی‌گراد است. این شیر برای خطوط آب خام، آب آشامیدنی و فاضلابی که با متریال بدنه و آب‌بندی سازگار باشد قابل انتخاب است. نام «چدنی» به‌تنهایی به معنی مناسب‌بودن شیر برای هر ماده شیمیایی، سیال خورنده یا بخار نیست.

کاربرد شیر یکطرفه در خطوط لوله

کاربرد اصلی این شیر در بخش‌هایی از سیستم است که برگشت سیال می‌تواند عملکرد تجهیزات بالادست را مختل کند. در خروجی پمپ‌ها و ایستگاه‌های پمپاژ، جلوگیری از برگشت آب پس از توقف پمپ اهمیت دارد. در شبکه‌های انتقال و توزیع آب و برخی مدارهای تأسیساتی نیز از این نوع شیر برای حفظ جهت جریان استفاده می‌شود.

ساختار لولایی در مقایسه با بعضی طراحی‌های یکطرفه، مسیر عبور نسبتاً بازی ایجاد می‌کند و افت فشار آن در شرایط مناسب می‌تواند پایین باشد. با وجود این، وجود ذرات جامد، رسوب یا جریان ناپایدار ممکن است روی بسته‌شدن کامل دریچه اثر بگذارد. انتخاب محصول برای فاضلاب یا سیال دارای ذرات باید با شرایط واقعی خط تطبیق داده شود.

تفاوت شیر یکطرفه دریچه‌ای با مدل سوپاپی فنردار

هر دو نوع شیر، بدون فرمان دستی از برگشت جریان جلوگیری می‌کنند؛ تفاوت اصلی آن‌ها در مسیر حرکت و نحوه بسته‌شدن دیسک است. در مدل دریچه‌ای، دیسک حول محور لولا می‌چرخد؛ در مدل سوپاپی فنردار، دیسک حرکت هدایت‌شده دارد و فنر به بازگشت آن کمک می‌کند. برای آشنایی با مشخصات یک نمونه دیگر، صفحه شیر یکطرفه سوپاپی چدنی را نیز ببینید.

معیار دریچه‌ای سوپاپی فنردار
حرکت دیسک چرخشی و لولایی خطی یا هدایت‌شده
بسته‌شدن با افت یا معکوس‌شدن جریان و کمک گرانش در نصب مناسب با کمک فنر و اختلاف فشار
افت فشار معمولاً کم در شرایط طراحی مناسب وابسته به مسیر داخلی و نیروی فنر
تغییر سریع جریان نیازمند بررسی احتمال کوبش دریچه در برخی مدل‌ها پاسخ سریع‌تر

در سیستم‌هایی که پمپ ناگهان متوقف می‌شود، بسته‌شدن دریچه ممکن است با کوبش همراه باشد. اگر سرعت برگشت جریان زیاد است، انتخاب نوع شیر باید با توجه به شرایط هیدرولیکی و احتمال ضربه قوچ انجام شود؛ هیچ‌کدام از دو مکانیزم برای همه خطوط گزینه برتر نیستند.

مزایا و محدودیت‌ها

عملکرد خودکار، اتصال فلنجی، قابلیت دسترسی به اجزای داخلی از طریق درپوش و امکان استفاده در خطوط آب با مشخصات متناسب، از ویژگی‌های این مدل هستند. طراحی لولایی می‌تواند هنگام جریان رو به جلو، افت فشار نسبتاً کمی ایجاد کند و سازنده عملکرد با اختلاف فشار پایین را نیز برای این خانواده اعلام کرده است.

در مقابل، این مدل برای کنترل دستی جریان ساخته نشده است. هنگام توقف ناگهانی پمپ، حرکت دیسک باید از نظر کوبش و ضربه قوچ بررسی شود. محدودیت دمای ۷۰ درجه در نسخه معمولی نیز باید رعایت شود. برای سیال خورنده یا دارای ذرات زیاد، تأیید سازگاری قطعات و شرایط سرویس ضروری است.

روش نصب صحیح

پیش از نصب شیر خودکار چدنی فلنجدار، سایز، PN، استاندارد و هم‌محوری فلنج‌های دو طرف بررسی شود. جهت فلش روی بدنه باید با مسیر عادی جریان یکسان باشد. در نصب افقی، وضعیت شیر باید به دیسک اجازه حرکت آزاد بدهد. نصب عمودی نیز طبق دستورالعمل میراب امکان‌پذیر است، اما جهت جریان رو به بالا توصیه شده تا گرانش به بسته‌شدن دریچه کمک کند.

برای کاهش آثار جریان آشفته، در راهنمای سازنده فاصله‌ای حدود ۳ تا ۵ برابر قطر خط از زانویی، سه‌راهی و صافی توصیه شده است. داخل لوله و سطوح اتصال باید تمیز باشند. شیر را بدون اعمال تنش میان فلنج‌های هم‌راستا قرار دهید، گسکت مناسب به کار ببرید و پیچ‌ها را به‌صورت متقارن و مرحله‌ای سفت کنید.

پس از نصب، خط را طبق دستورالعمل شست‌وشو داده و سیستم را به‌تدریج تحت فشار قرار دهید. نشتی از اتصالات و عملکرد دیسک هنگام راه‌اندازی و توقف جریان باید کنترل شود.

نگهداری و بررسی عملکرد

این شیر به باز و بسته‌کردن دستی روزانه نیاز ندارد، اما باید دوره‌ای از نظر نشتی، صدای غیرعادی، لرزش و عملکرد آب‌بندی بررسی شود. برگشت جریان یا کوبش شدید می‌تواند ناشی از فرسودگی لاستیک دیسک، آسیب نشیمنگاه، گیرکردن محور یا نامناسب‌بودن شرایط هیدرولیکی باشد.

پیش از بازکردن درپوش، خط باید کاملاً از مدار خارج و بدون فشار شود. راهنمای میراب برای قطعات آب‌بندی لاستیکی مستهلک‌شونده، بازه تعویض دوره‌ای در حدود پنج سال را مطرح می‌کند، اما شرایط واقعی سیال و دفعات کارکرد می‌تواند این زمان را تغییر دهد. آسیب به نشیمنگاه فلزی بهتر است توسط سازنده ارزیابی و ترمیم شود.

قیمت و خرید شیر یکطرفه چدنی

قیمت شیر خودکار چدنی به سایز، فشار نامی و شرایط تأمین بستگی دارد. برای مشاهده قیمت، سایز موردنیاز را در جدول فروش همین صفحه پیدا کنید و PN10 یا PN16 را مطابق مشخصات پروژه انتخاب کنید. قیمت و موجودی همان بخش ملاک خرید است و نیازی به استفاده از فهرست‌های قیمت قدیمی نیست.

اگر قصد جایگزینی شیر موجود را دارید، علاوه بر DN و PN، فاصله فلنج تا فلنج (Face-to-Face)، جهت جریان، دمای سیال و مشخصات بدنه شیر قدیمی را نیز کنترل کنید. این بررسی از انتخاب محصولی که از نظر سایز مشابه اما از نظر ابعاد یا شرایط کاری ناسازگار است جلوگیری می‌کند.

شیر یکطرفه دریچه‌ای میراب چگونه کار می‌کند؟

این شیر با استفاده از یک دیسک لولایی، جریان سیال را فقط در یک جهت عبور می‌دهد. با حرکت سیال در جهت صحیح، دریچه باز می‌شود و هنگام کاهش جریان یا ایجاد فشار معکوس، به‌صورت خودکار بسته شده و از برگشت سیال جلوگیری می‌کند.

شیر یکطرفه دریچه‌ای میراب در چه سایزهایی عرضه می‌شود؟

مدل چدنی NSF میراب در سایزهای ۲ تا ۸ اینچ، معادل DN50 تا DN200 تولید می‌شود. انتخاب سایز باید مطابق قطر نامی لوله و مشخصات اتصال سیستم انجام شود.

تفاوت شیر یکطرفه دریچه‌ای PN10 و PN16 چیست؟

تفاوت اصلی این دو مدل در رده فشار نامی آن‌هاست. PN10 دارای فشار نامی ۱۰ بار و PN16 دارای فشار نامی ۱۶ بار است. انتخاب مدل باید با توجه به فشار طراحی، دمای کاری و مشخصات فلنج‌های خط انجام شود.

حداکثر دمای قابل تحمل شیر یکطرفه دریچه‌ای میراب چقدر است؟

حداکثر دمای کاری مدل معمولی NSF میراب ۷۰ درجه سانتی‌گراد است. برای دماهای بالاتر، میراب مدل مخصوص آب داغ NSF-H را با محدوده دمایی تا ۱۱۰ درجه سانتی‌گراد معرفی کرده است. هنگام خرید باید مدل مناسب با دمای سیال انتخاب شود.

آیا شیر یکطرفه دریچه‌ای میراب به‌صورت عمودی نصب می‌شود؟

بله، این شیر طبق دستورالعمل سازنده قابلیت نصب در خطوط افقی و عمودی را دارد. در نصب عمودی، جهت جریان باید رو به بالا باشد تا نیروی گرانش به بسته‌شدن دریچه کمک کند. جهت فلش روی بدنه نیز باید با جریان عادی سیال مطابقت داشته باشد.
