شیر پروانه ای ویفری اهرمی

شیر پروانه‌ای ویفری اهرمی با بدنه چدنی، دیسک استیل 304 و فشار کاری ۱۰ و ۱۶ بار، برای قطع و وصل جریان در خطوط آبرسانی، پمپاژ و تأسیسات مناسب است. این محصول با ۳ سال گارانتی و ۱۵ سال خدمات پس از فروش، در برندهای زیر عرضه می‌شود.

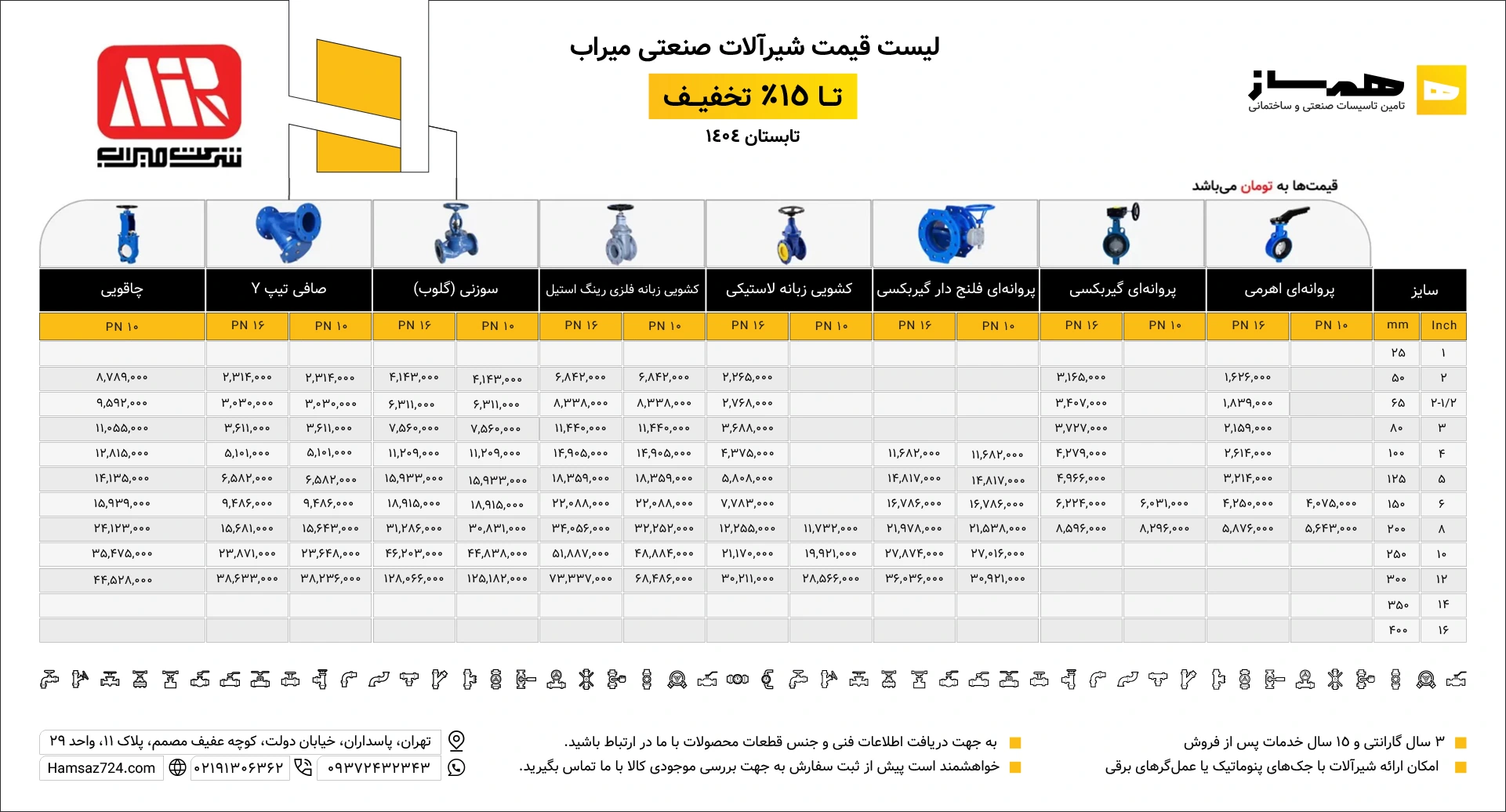

لیست قیمت شیر پروانه ای ویفری اهرمی میراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1 PN16 3,410,0003,069,00010٪−
1-1/4 PN16 3,487,0003,138,30010٪−
1-1/2 PN16 3,740,0003,366,00010٪−
2 PN16 3,949,0003,554,10010٪−
2-1/2 PN16 4,521,0004,068,90010٪−
3 PN16 5,588,0005,029,20010٪−
4 PN16 6,820,0006,138,00010٪−
5 PN16 7,801,0007,020,90010٪−
6 PN16 11,891,00010,701,90010٪−
8 PN10 16,093,00014,483,70010٪−
8 PN16 16,577,00014,919,30010٪−

لیست قیمت شیر پروانه ای ویفری اهرمی فاراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
1-1/2 PN16 5,820,0004,947,00015٪−
2 PN16 5,980,0005,083,00015٪−
2-1/2 PN16 6,910,0005,873,50015٪−
3 PN16 8,180,0006,953,00015٪−
4 PN16 10,040,0008,534,00015٪−
5 PN16 11,410,0009,698,50015٪−
6 PN16 14,940,00012,699,00015٪−
8 PN16 18,560,00015,776,00015٪−

لیست قیمت شیر پروانه ای ویفری اهرمی وگ ایران بی همتا

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
2 PN16 3,500,000
2-1/2 PN16 4,000,000
3 PN16 4,950,000
4 PN16 5,700,000
5 PN16 6,900,000
6 PN16 9,610,000

لیست قیمت شیر پروانه ای ویفری اهرمی وگ امید گلستان

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
2 PN16 3,400,000
2-1/2 PN16 3,900,000
3 PN16 5,200,000
4 PN16 6,000,000
5 PN16 7,700,000
6 PN16 10,300,000
8 PN16 13,340,000
مشخصات توضیحات
نام محصول شیر پروانه‌ای ویفری اهرمی
نام انگلیسی Wafer Butterfly Valve with Hand Lever
برندهای موجود میراب، فاراب، وگ ایران بی‌همتا و وگ امید گلستان
نوع عملکرد ربع‌گرد، دستی
کاربرد قطع و وصل و کنترل نسبی جریان
جنس بدنه چدن
جنس دیسک استنلس استیل 304
جنس رینگ آب‌بندی لاستیک EPDM
فشار نامی PN10 و PN16
نوع اتصال ویفری، بین دو فلنج
زاویه چرخش دیسک ۹۰ درجه
دمای قابل تحمل ۷۰ درجع سانتی‌گراد
کاربرد رایج آبرسانی، پمپاژ و تأسیسات

بررسی فنی شیر پروانه‌ای ویفری اهرمی

شیر پروانه‌ای اهرمی ویفری از انواع شیرآلات چدنی است که برای قطع و وصل جریان و کنترل نسبی دبی در خطوط لوله استفاده می‌شود. این شیر با بدنه چدنی، اتصال ویفری و دسته اهرمی دستی، برای خطوط آبرسانی، تأسیسات موتورخانه و سیستم‌های پمپاژ کاربرد دارد. در شیر پروانه‌ای اهرمی، باز و بسته‌شدن مسیر با چرخش ۹۰ درجه‌ای دسته انجام می‌شود. طراحی فشرده بدنه، نصب بین دو فلنج و عملکرد سریع از ویژگی‌های اصلی این محصول هستند. این شیر در برندهای میراب، فاراب، وگ ایران بی‌همتا و وگ امید گلستان و با فشارهای نامی PN10 و PN16 در مدل‌های مختلف عرضه می‌شود.

ساختار و نحوه عملکرد شیر پروانه‌ای اهرمی ویفری

عملکرد این شیر براساس چرخش یک دیسک دایره‌ای در مسیر جریان است. دیسک از طریق شافت به دسته اهرمی متصل می‌شود و با حرکت دسته، موقعیت آن تغییر می‌کند. در حالت باز، دیسک تقریباً موازی جریان قرار می‌گیرد و سیال از دو طرف آن عبور می‌کند. با چرخاندن دسته به اندازه ۹۰ درجه، دیسک روی نشیمنگاه آب‌بندی قرار گرفته و مسیر جریان بسته می‌شود. اجزای اصلی محصول شامل بدنه چدنی، دیسک، شافت، لاینر لاستیکی، دسته اهرمی و قطعات نگهدارنده هستند. در مدل‌های دارای لاینر قابل تعویض، امکان تعویض قطعه آب‌بندی هنگام تعمیر وجود دارد. دسته اهرمی معمولاً دارای مکانیزم تثبیت موقعیت است و امکان قرارگیری دیسک در زوایای مختلف را فراهم می‌کند. با این حال، استفاده مداوم از شیر در حالت نیمه‌باز باید با شرایط جریان و محدودیت‌های عملکردی محصول هماهنگ باشد.

راهنمای انتخاب سایز و فشار کاری

برای انتخاب شیر پروانه‌ای ویفری، دو مشخصه اولیه قطر نامی لوله (DN) و فشار نامی شیر (PN) هستند. سایز شیر باید با قطر نامی خط هماهنگ باشد. برای مثال، در خط DN100 معمولاً شیر DN100 انتخاب می‌شود، اما باید فضای حرکت دیسک در داخل فلنج و لوله نیز کنترل شود. فشار نامی نیز باید متناسب با فشار طراحی سیستم انتخاب شود.

پارامتر معیار انتخاب
سایز DN هماهنگی با قطر نامی لوله
PN10 برای خطوط با شرایط کاری مجاز مدل PN10
PN16 برای خطوط نیازمند رده فشاری PN16
دمای کاری مطابق محدوده مجاز آب‌بندی و متریال شیر
جنس دیسک متناسب با سیال و شرایط خوردگی
نوع فلنج سازگار با ابعاد و اتصال ویفری
نوع عملگر متناسب با گشتاور موردنیاز شیر

برای خرید شیر جایگزین، علاوه بر سایز و فشار نامی باید طول ساختمانی، استاندارد فلنج و فضای حرکت دیسک نیز بررسی شوند.

جنس بدنه، دیسک و آب‌بندی

بدنه چدنی این محصول برای کاربردهای متداول آبرسانی و تأسیساتی استفاده می‌شود. در مدل‌های دارای بدنه چدن داکتیل، این متریال مقاومت مکانیکی مناسبی برای شرایط کاری تعیین‌شده فراهم می‌کند. دیسک شیر بسته به برند و مدل می‌تواند از چدن داکتیل یا استنلس استیل ساخته شود. استفاده از دیسک استیل در شرایطی که مقاومت در برابر خوردگی اهمیت بیشتری دارد قابل بررسی است، البته سازگاری آن با سیال باید تأیید شود. لاینر لاستیکی نیز وظیفه آب‌بندی بین دیسک و بدنه را بر عهده دارد. EPDM یکی از متریال‌های رایج آب‌بندی در خطوط آب است. حداکثر دمای مجاز شیر به گرید لاستیک و طراحی مدل بستگی دارد و نمی‌توان یک محدوده دمایی ثابت را به تمام مدل‌ها نسبت داد.

کاربردهای شیر پروانه‌ای ویفری اهرمی

این محصول برای بخش‌هایی از خطوط لوله مناسب است که به قطع و وصل دستی جریان نیاز دارند و محدودیت فضای نصب نیز مطرح است.

کاربردهای رایج عبارت‌اند از:

  • خطوط انتقال و توزیع آب
  • ایستگاه‌های پمپاژ
  • تأسیسات موتورخانه
  • مدارهای گردش آب سرد و گرم در محدوده دمای مجاز
  • شبکه‌های تأسیساتی و صنعتی دارای سیال سازگار
  • جداسازی بخش‌های خط لوله برای تعمیر و نگهداری

برای سیالات خورنده، سیالات دارای ذرات ساینده یا سرویس‌های دمای بالا، انتخاب شیر باید براساس سازگاری جنس دیسک، بدنه و لاینر انجام شود.

مزایا و محدودیت‌ها

مهم‌ترین مزیت این شیر ، امکان قطع و وصل سریع جریان بدون نیاز به گیربکس، برق یا هوای فشرده است. طول ساختمانی کوتاه و وزن نسبتاً کمتر بدنه ویفری نیز نصب آن را در فضاهای محدود آسان‌تر می‌کند. ساختار ساده عملگر دستی، آب‌بندی دوطرفه در مدل‌های مربوط و امکان تعویض لاینر از دیگر مزایای این محصول هستند. در مقابل، استفاده از دسته اهرمی در شرایطی که گشتاور بالایی برای حرکت دیسک لازم است، می‌تواند دشوار باشد. همچنین وجود دیسک در مسیر سیال باعث ایجاد افت فشار می‌شود و استفاده مداوم در حالت نیمه‌باز ممکن است موجب لرزش یا سایش قطعات شود.

تفاوت شیر پروانه‌ای اهرمی و گیربکسی

برای خطوطی که باز و بسته‌شدن شیر با نیروی دستی معمولی امکان‌پذیر است، شیر پروانه ای اهرمی انتخاب ساده‌تری محسوب می‌شود. در سایزهای بزرگ‌تر یا شرایط دارای گشتاور بالاتر، مدل گیربکسی مناسب‌تر خواهد بود.

ویژگی اهـرمی گیربکسی
نوع عملگر دسته دستی فلکه و گیربکس
سرعت عملکرد سریع‌تر معمولاً کندتر
نیروی دستی بدون کمک گیربکس کاهش نیروی موردنیاز
ابعاد عملگر فشرده‌تر بزرگ‌تر
کاربرد مناسب گشتاور قابل‌قبول برای عملکرد دستی گشتاور بالاتر و سایزهای بزرگ‌تر

برای خطوطی که باز و بسته‌شدن شیر با نیروی دستی معمولی امکان‌پذیر است، مدل اهرمی انتخاب ساده‌تری محسوب می‌شود. در سایزهای بزرگ‌تر یا شرایط دارای گشتاور بالاتر، مدل گیربکسی مناسب‌تر خواهد بود.

تفاوت شیر پروانه‌ای ویفری و لاگ

شیر پروانه ای ویفری بین دو فلنج خط لوله قرار می‌گیرد و به کمک پیچ‌های اتصال مهار می‌شود. در مقابل، شیر پروانه‌ای لاگ اهرمی دارای محل‌های اتصال پیچ روی بدنه است. مدل ویفری معمولاً بدنه سبک‌تر و فشرده‌تری دارد و برای نصب بین فلنج‌های دو طرف خط مناسب است. مدل لاگ در طراحی‌های مجاز می‌تواند برای کاربردهایی که نیاز به اتصال مستقل فلنج‌ها یا نصب انتهای خط دارند استفاده شود. قابلیت استفاده در انتهای خط را نباید برای شیر ویفری معمولی فرض کرد. اگر پروژه به نوع اتصال متفاوتی نیاز دارد، می‌توان مشخصات شیر پروانه‌ای فلنج‌دار گیربکسی را نیز بررسی کرد.

روش نصب شیر پروانه‌ای ویفری اهرمی

برای نصب صحیح شیر، ابتدا باید سازگاری سایز، فشار نامی و مشخصات فلنج‌ها بررسی شود. سطوح فلنج و داخل لوله نیز باید تمیز و بدون براده یا آلودگی باشند. سپس شیر بین دو فلنج هم‌راستا قرار می‌گیرد. قبل از محکم‌کردن نهایی پیچ‌ها، باید اطمینان حاصل شود که دیسک هنگام چرخش با لوله یا فلنج برخورد نمی‌کند. پیچ‌ها به‌صورت متقارن و مرحله‌ای بسته می‌شوند و پس از نصب، عملکرد شیر و نشتی احتمالی بررسی می‌شود. برای انتخاب اتصالات مناسب، نوع و ابعاد فلنج‌های خط لوله باید با استاندارد اتصال شیر تطابق داشته باشد. در مدل ویفری میراب با لاینر U شکل قابل تعویض، استفاده از گسکت جداگانه لازم نیست. لاینر لاستیکی وظیفه آب‌بندی محل اتصال را انجام می‌دهد و گسکت اضافی ممکن است عملکرد شیر را مختل کند.

نگهداری و عیب‌یابی

بازرسی دوره‌ای شیر شامل کنترل حرکت روان اهرم، وضعیت آب‌بندی و وجود نشتی در اتصالات است.

مشکل علت احتمالی
نشتی در حالت بسته آسیب لاینر یا وجود ذرات روی نشیمنگاه
سخت‌شدن حرکت اهرم رسوب، گیرکردن دیسک یا مشکل محور
نشتی فلنج نصب نامناسب یا اختلال در آب‌بندی
لرزش و صدای غیرعادی شرایط نامناسب جریان یا وضعیت نیمه‌باز

در صورت نیاز به تعمیر، باید ابتدا جریان قطع، فشار خط تخلیه و شیر از نظر ایمنی برای بازکردن آماده شود.

قیمت و انتخاب شیر پروانه ای ویفری اهرمی

قیمت این محصول به برند، سایز، فشار نامی، جنس دیسک، نوع آب‌بندی و مشخصات مدل بستگی دارد. دو شیر هم‌سایز از برندهای مختلف ممکن است به دلیل تفاوت متریال یا فشار کاری، قیمت یکسانی نداشته باشند. برای انتخاب مدل مناسب، ابتدا برند، سایز و PN موردنیاز را مشخص کنید و سپس قیمت گزینه‌های موجود را در جدول‌های بالای همین صفحه مشاهده کنید. اگر محصول برای جایگزینی یک شیر قدیمی خریداری می‌شود، مطابقت مشخصات اتصال، طول ساختمانی و فضای عملکرد دیسک با خط موجود اهمیت ویژه‌ای دارد.

آیا شیر پروانه‌ای اهرمی ویفری برای تنظیم جریان مناسب است؟

برای کنترل نسبی جریان در شرایط مجاز قابل استفاده است، اما برای تنظیم دقیق و مداوم دبی باید محدوده عملکرد شیر و شرایط سیستم بررسی شود.

شیر پروانه‌ای PN10 بهتر است یا PN16؟

هیچ‌کدام به‌صورت مطلق بهتر نیست. اگر فشار طراحی سیستم به PN16 نیاز دارد، باید مدل مناسب همان رده انتخاب شود. در خطوط دارای شرایط مجاز PN10، استفاده از مدل PN10 نیز امکان‌پذیر است.
