شیر پروانه ای فلنج دار گیربکسی

شیر پروانه‌ای فلنج‌دار گیربکسی با بدنه چدنی، دیسک استیل 304 و فشار کاری ۱۰ و ۱۶ بار، برای قطع و وصل جریان در خطوط آبرسانی، پمپاژ و تأسیسات صنعتی استفاده می‌شود. این محصول با اتصال دو فلنجی و گیربکس دستی، همراه با ۳ سال گارانتی و ۱۵ سال خدمات پس از فروش عرضه می‌شود.

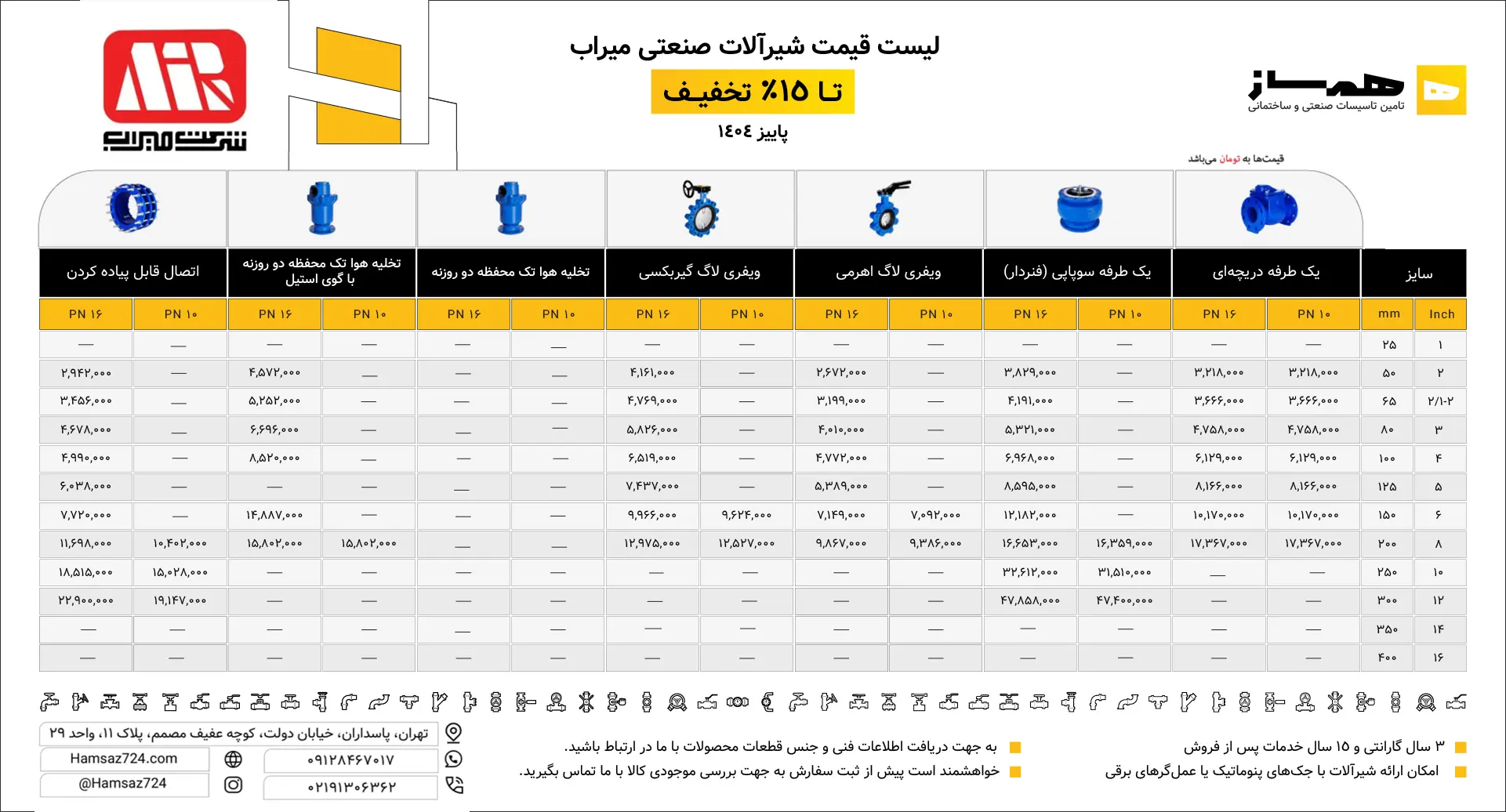

لیست قیمت شیر پروانه ای فلنج دار میراب

آخرین بروزرسانی:
برای مشاهده همه ستون‌ها جدول را به طرفین بکشید
4 PN16 28,182,000
5 PN16 38,390,000
6 PN16 42,944,000
8 PN10 51,546,000
8 PN16 53,053,000
10 PN10 68,156,000
10 PN16 68,629,000
12 PN10 71,808,000
12 PN16 83,556,000
مشخصات توضیحات
نام محصول شیر پروانه‌ای فلنج‌دار گیربکسی
نام انگلیسی Double Flanged Butterfly Valve with Gearbox
برند میراب
کشور سازنده ایران
خانواده محصول BEF
نوع طراحی خارج از مرکز دوگانه
عملکرد قطع و وصل جریان
نوع عملگر گیربکس دستی
نوع اتصال دو فلنجی
جنس بدنه چدن داکتیل
جنس دیسک چدن داکتیل در نسخه استاندارد BEF
جنس محور استنلس استیل 420 در نسخه استاندارد
جنس آب‌بندی EPDM
فشارهای نامی PN10 و PN16
حداکثر دما ۷۰ درجه سانتی‌گراد در نسخه استاندارد PN10
زاویه چرخش دیسک ۹۰ درجه
نوع آب‌بندی دوطرفه در مدل مربوط
استاندارد طراحی EN 593
استاندارد اتصال فلنج EN 1092-2 در نسخه مربوط
طول ساختمانی EN 558 Series 14 / F4 در نسخه استاندارد
کاربرد آبرسانی، پمپاژ و تأسیسات

بررسی فنی شیر پروانه‌ای فلنج دار

شیر پروانه‌ای فلنج‌دار گیربکسی از انواع شیرآلات چدنی است که برای قطع و وصل جریان سیال در خطوط لوله استفاده می‌شود. این محصول با بدنه چدنی، اتصال دو فلنجی و گیربکس دستی، برای شبکه‌های آبرسانی، ایستگاه‌های پمپاژ و تأسیسات صنعتی طراحی شده است. در این شیر، باز و بسته‌شدن مسیر با چرخش ۹۰ درجه‌ای دیسک انجام می‌شود. گیربکس دستی با افزایش گشتاور خروجی، نیروی موردنیاز برای چرخاندن دیسک را کاهش می‌دهد. طراحی خارج از مرکز دوگانه در خانواده BEF میراب نیز به کاهش سایش قطعات آب‌بندی هنگام باز و بسته‌شدن کمک می‌کند.

شیر پروانه‌ای فلنج‌دار میراب، با سایزهای ۴ تا ۱۲ اینچ و فشارهای نامی PN10 و PN16 در همساز موجود است. هنگام انتخاب، علاوه بر سایز و فشار، باید دمای کاری، جنس قطعات و استاندارد اتصال فلنجی بررسی شود.

ساختار و نحوه عملکرد شیر پروانه‌ای فلنج‌دار گیربکسی

عملکرد این شیر براساس چرخش یک دیسک در مسیر جریان است. دیسک از طریق محور به گیربکس متصل می‌شود و با چرخاندن فلکه، موقعیت آن تغییر می‌کند. در حالت باز، دیسک تقریباً موازی جریان قرار می‌گیرد و سیال از دو طرف آن عبور می‌کند. با چرخش تدریجی فلکه و قرارگرفتن دیسک در وضعیت بسته، مجموعه آب‌بندی دیسک با نشیمنگاه بدنه تماس پیدا کرده و مسیر جریان مسدود می‌شود.

اجزای اصلی محصول شامل بدنه و دیسک چدنی، محور استیل، رینگ آب‌بندی، گیربکس و فلکه دستی هستند. در مدل استاندارد BEF، از رینگ آب‌بندی فلزی در بدنه و لاستیک EPDM روی دیسک استفاده می‌شود. گیربکس دارای نشانگر وضعیت باز و بسته و محدودکننده انتهای حرکت است. چرخش ساعت‌گرد فلکه نیز در مدل استاندارد باعث بسته‌شدن شیر می‌شود.

طراحی خارج از مرکز دوگانه چه مزیتی دارد؟

در مدل BEF میراب، محور دیسک نسبت به مرکز هندسی مسیر و محل تماس آب‌بندی جابه‌جا شده است. این ساختار با عنوان Double Eccentric شناخته می‌شود. در شیرهای سنتریک، دیسک هنگام چرخش ممکن است تماس بیشتری با نشیمنگاه لاستیکی داشته باشد. اما در طراحی خارج از مرکز دوگانه، دیسک هنگام بازشدن از سطح آب‌بندی فاصله می‌گیرد و تماس اصلی در مراحل پایانی بسته‌شدن ایجاد می‌شود. این ویژگی باعث کاهش اصطکاک و سایش سطوح آب‌بندی در چرخه‌های عملکرد می‌شود. برای خطوطی که شیر به‌صورت دوره‌ای باز و بسته می‌شود، طراحی خارج از مرکز می‌تواند به حفظ عملکرد آب‌بندی کمک کند.

راهنمای انتخاب سایز و فشار کاری

برای انتخاب شیر فلنج‌دار میراب، ابتدا قطر نامی لوله (DN)، فشار طراحی و استاندارد فلنج‌های خط باید مشخص شود. مدل‌های موجود در همساز شامل سایزهای ۴، ۵، ۶، ۸، ۱۰ و ۱۲ اینچ هستند. در سایزهای ۴ تا ۶ اینچ، فشار نامی PN16 و در سایزهای ۸ تا ۱۲ اینچ، هر دو رده PN10 و PN16 در جدول فروش ارائه شده‌اند.

سایز قطر نامی DN فشارهای موجود
۴ اینچ DN100 PN16
۵ اینچ DN125 PN16
۶ اینچ DN150 PN16
۸ اینچ DN200 PN10 و PN16
۱۰ اینچ DN250 PN10 و PN16
۱۲ اینچ DN300 PN10 و PN16

مدل PN10 برای سیستم‌هایی مناسب است که فشار و شرایط کاری آن‌ها در محدوده مجاز این رده قرار دارد. اگر طراحی پروژه به PN16 نیاز دارد، باید شیر مناسب همین رده انتخاب شود. هنگام تعویض شیر موجود، طول ساختمانی نیز اهمیت دارد. مدل استاندارد F4 میراب با EN 558 Series 14 مطابقت دارد. اگر شیر قبلی از نوع F5 باشد، فاصله بین دو فلنج متفاوت خواهد بود و جایگزینی مستقیم بدون بررسی ابعاد امکان‌پذیر نیست.

جنس بدنه، دیسک و آب‌بندی شیر

در نسخه استاندارد BEF، بدنه و دیسک از چدن داکتیل GJS-400-15 ساخته می‌شوند. این متریال برای شرایط کاری تعیین‌شده محصول، مقاومت مکانیکی مناسبی فراهم می‌کند. در این طراحی، رینگ فلزی نشیمنگاه بدنه از استنلس استیل 304 است و لاستیک EPDM روی دیسک، آب‌بندی را تکمیل می‌کند. بنابراین جنس رینگ فلزی نباید با جنس خود دیسک اشتباه گرفته شود. پوشش اپوکسی پودری بدنه نیز از سطوح فلزی در برابر عوامل خورنده محیطی محافظت می‌کند. محدوده دمای کاری باید مطابق مدل انتخابی باشد. نسخه استاندارد PN10 خانواده BEF برای دمای حداکثر ۷۰ درجه سانتی‌گراد معرفی شده است. برای دماهای بالاتر باید از مدل دارای متریال و آب‌بندی متناسب استفاده شود.

کاربردهای شیر پروانه‌ای فلنج‌دار میراب

این محصول برای قطع و وصل جریان در خطوطی استفاده می‌شود که اتصال فلنجی مستقل، آب‌بندی دوطرفه و عملکرد گیربکسی اهمیت دارد. کاربردهای رایج آن شامل شبکه‌های انتقال و توزیع آب، ایستگاه‌های پمپاژ، خطوط تأسیساتی، موتورخانه‌ها، خطوط آب صنعتی و سامانه‌های تصفیه آب و فاضلاب با شرایط سازگار است. برای سیالات خورنده، مواد دارای ذرات ساینده یا سرویس‌های دمای بالا، انتخاب شیر باید براساس سازگاری متریال و محدوده مجاز عملکرد انجام شود.

مزایا و محدودیت‌های شیر پروانه‌ای فلنج‌دار

مهم‌ترین مزیت این محصول، اتصال فلنجی مستقل و امکان اعمال گشتاور مناسب از طریق گیربکس دستی است. طراحی خارج از مرکز دوگانه، آب‌بندی دوطرفه، پوشش اپوکسی و امکان مشاهده وضعیت بازشدگی از دیگر ویژگی‌های مدل استاندارد هستند. در مقابل، شیر فلنج‌دار نسبت به مدل ویفری معمولاً طول ساختمانی و وزن بیشتری دارد. همچنین وجود دیسک در مسیر جریان حتی در وضعیت کاملاً باز، باعث ایجاد مقداری افت فشار می‌شود. استفاده مداوم از شیر در حالت نیمه‌باز نیز باید با شرایط هیدرولیکی سیستم هماهنگ باشد. گیربکس به‌تنهایی به معنی مناسب‌بودن محصول برای تنظیم دقیق و دائمی دبی نیست.

تفاوت شیر پروانه‌ای فلنج‌دار و ویفری

در میان انواع شیر پروانه ای گیربکسی، مدل‌های فلنج‌دار و ویفری از نظر ساختار بدنه و نحوه اتصال به خط لوله تفاوت دارند. تفاوت اصلی این دو نوع شیر در ساختار بدنه و نحوه اتصال به خط لوله است. در شیر پروانه‌ای فلنج‌دار، دو فلنج روی بدنه قرار دارند و هر سمت به فلنج متناظر لوله متصل می‌شود. اما در مدل ویفری، بدنه بین دو فلنج خط قرار می‌گیرد و با اتصالات مربوط مهار می‌شود.

ویژگی فلنج‌دار ویفری
اتصال دو فلنج روی بدنه نصب بین دو فلنج
طول ساختمانی معمولاً بیشتر کوتاه‌تر
وزن معمولاً بیشتر سبک‌تر
ساختار بدنه فلنج‌دار مستقل فشرده
انتخاب خطوط طراحی‌شده برای اتصال فلنجی خطوط سازگار با اتصال ویفری

برای خطوطی که محدودیت فضا و وزن اهمیت بیشتری دارد، شیر پروانه‌ای ویفری گیربکسی نیز قابل بررسی است.

تفاوت شیر پروانه‌ای فلنج‌دار و ویفری گیربکسی

روش نصب

نصب صحیح شیر به هم‌راستایی لوله‌ها، انتخاب گسکت مناسب و جلوگیری از اعمال تنش مکانیکی به بدنه وابسته است. ابتدا باید مشخصات فلنج‌ها، فشار نامی و سلامت سطوح آب‌بندی کنترل شود. سپس شیر در موقعیت مناسب قرار گیرد و دو فلنج بدنه به فلنج‌های خط متصل شوند. برای این اتصال، استفاده از گسکت مناسب ضروری است. گسکت‌ها باید سالم و متناسب با فشار و شرایط کاری باشند. پیچ‌ها باید به‌صورت متقاطع و مرحله‌ای محکم شوند. پس از نصب نیز حرکت کامل دیسک، عملکرد گیربکس و نشتی احتمالی اتصالات بررسی شود. در انتخاب فلنج‌های خط لوله، تطابق استاندارد سوراخ‌کاری، قطر نامی و فشار کاری با فلنج‌های شیر اهمیت دارد.

نگهداری و عیب‌یابی شیر

بازرسی دوره‌ای شامل کنترل نشتی، حرکت روان فلکه، وضعیت گیربکس و سلامت رینگ‌های آب‌بندی است. اگر حرکت فلکه غیرعادی یا سخت شده است، باید گیربکس، محور و احتمال گیرکردن دیسک بررسی شود. استفاده از اهرم کمکی برای چرخاندن فلکه توصیه نمی‌شود، زیرا ممکن است به محور یا محدودکننده‌های گیربکس آسیب برساند. نشتی در حالت بسته نیز می‌تواند ناشی از آسیب قطعات آب‌بندی یا وجود ذرات خارجی روی نشیمنگاه باشد. پیش از تعمیر، فشار خط باید کاملاً تخلیه شود و تجهیزات از سرویس خارج شوند.

قیمت شیر پروانه ای فلنج دار

قیمت شیر پروانه‌ای فلنج‌دار به سایز، فشار نامی، نوع گیربکس، جنس قطعات و شرایط تأمین وابسته است. افزایش قطر نامی و تغییر رده فشار می‌تواند بر قیمت مدل‌های مختلف تأثیر بگذارد. برای مشاهده قیمت، ابتدا سایز و فشار کاری را در جدول بالای صفحه انتخاب کنید. قیمت مدل‌های PN10 و PN16 را نیز می‌توانید در سایزهای مشترک مقایسه کنید. برای جایگزینی شیر موجود، علاوه بر قیمت، تطابق سایز DN، فشار PN، استاندارد فلنج و طول ساختمانی F4 یا F5 باید کنترل شود.

تفاوت شیر پروانه‌ای فلنج‌دار و ویفری چیست؟

شیر پروانه‌ای فلنج‌دار دارای دو فلنج روی بدنه است که مستقیماً به فلنج‌های خط لوله متصل می‌شوند. در مقابل، شیر ویفری بین دو فلنج قرار می‌گیرد و معمولاً طول ساختمانی و وزن کمتری دارد. انتخاب بین این دو مدل به طراحی اتصال، فضای نصب و مشخصات خط لوله بستگی دارد.

شیر پروانه‌ای فلنج‌دار میراب PN10 بهتر است یا PN16؟

مدل PN10 برای خطوطی مناسب است که فشار و شرایط کاری آن‌ها در محدوده مجاز این رده قرار دارد. اگر فشار طراحی سیستم به PN16 نیاز داشته باشد، باید مدل PN16 انتخاب شود. هنگام خرید، علاوه بر فشار نامی، سایز، دمای کاری و استاندارد فلنج‌ها نیز باید کنترل شوند.

آیا برای نصب شیر پروانه‌ای فلنج‌دار به گسکت نیاز است؟

بله. در اتصال فلنجی استاندارد این شیر، از گسکت مناسب بین فلنج‌های بدنه شیر و فلنج‌های خط لوله استفاده می‌شود. گسکت باید با فشار، دما و نوع سیال سازگار باشد. هم‌راستایی فلنج‌ها و محکم‌کردن متقاطع پیچ‌ها نیز برای جلوگیری از نشتی ضروری است.

حداکثر دمای کاری شیر پروانه‌ای فلنج‌دار گیربکسی میراب چقدر است؟

حداکثر دمای کاری در نسخه استاندارد PN10 خانواده BEF میراب، ۷۰ درجه سانتی‌گراد است. مدل‌های دیگر ممکن است محدوده دمایی متفاوتی داشته باشند. برای استفاده در خطوط آب گرم، باید دمای مجاز همان مدل و سازگاری لاستیک آب‌بندی EPDM با شرایط کاری بررسی شود.

قیمت شیر پروانه‌ای فلنج‌دار گیربکسی به چه عواملی بستگی دارد؟

قیمت شیر پروانه‌ای فلنج‌دار گیربکسی میراب براساس سایز، فشار نامی PN10 یا PN16، جنس قطعات، مشخصات گیربکس و شرایط تأمین تعیین می‌شود. برای مشاهده قیمت مدل موردنظر، سایز و فشار کاری را در جدول قیمت بالای صفحه انتخاب کنید.
