شیرآلات چدنی
راهنمای خرید شیرآلات چدنی. کدام مدل برای شما مناسبتر است؟
برای خرید شیرآلات چدنی، انتخاب را بهتر است از وظیفه شیر در خط شروع کنید، نه از برند یا پایینترین قیمت. دو شیر چدنی با سایز یکسان ممکن است از نظر مکانیزم، فشار کاری، نوع اتصال، جنس آببند و کاربرد کاملاً متفاوت باشند. شیری که برای قطعووصل جریان مناسب است الزاماً برای کنترل دبی، جلوگیری از برگشت سیال یا تخلیه هوای خط انتخاب درستی نیست.
در این دسته میتوانید مدلهای مختلف شیر چدنی را برای خطوط آب، تأسیسات، موتورخانه و کاربردهای متناسب با مشخصات هر محصول بررسی کنید. اگر هنوز درباره جنس شیر مطمئن نیستید و میخواهید چدن را با متریالهای دیگر مقایسه کنید، ابتدا صفحه شیرآلات صنعتی را ببینید.
قبل از انتخاب شیر چدنی این مشخصات را بررسی کنید
برای محدودکردن گزینهها، ابتدا نوع سیال، فشار و دمای کاری، سایز خط، نوع اتصال و عملکرد موردنیاز را مشخص کنید. بعد از آن میتوان سراغ مدل و برند رفت.
| مشخصه | چرا مهم است؟ |
|---|---|
| وظیفه شیر | تعیین میکند باید سراغ کشویی، پروانهای، یکطرفه، سوپاپی، صافی یا مدل دیگری بروید. |
| سایز | باید با قطر نامی خط و مشخصات پروژه هماهنگ باشد. |
| PN یا فشار کاری | فشار مجاز هر مدل باید شرایط واقعی خط را پوشش دهد. |
| نوع اتصال | فلنجی، ویفری و سایر اتصالات باید با تجهیزات دو طرف شیر سازگار باشند. |
| جنس بدنه | نوع چدن و مشخصات سازنده باید با شرایط سرویس هماهنگ باشد. |
| اجزای آببندی | Seat، Liner، دیسک و سایر اجزای در تماس با سیال روی محدوده کاربرد شیر اثر دارند. |
| دمای کاری | محدودیت دمایی فقط به بدنه وابسته نیست و مشخصات آببند نیز باید بررسی شود. |
در خطوط فلنجی، فقط سایز اسمی کافی نیست. مشخصات شیر باید با فلنج، فشار نامی و آرایش اتصال خط نیز هماهنگ باشد.
انواع شیرآلات چدنی و کاربرد هرکدام
مدلهای موجود در این دسته وظایف متفاوتی دارند. جدول زیر برای انتخاب اولیه مناسب است؛ مشخصات نهایی هر محصول باید از صفحه همان مدل و دیتاشیت سازنده بررسی شود.
| نوع شیر | کاربرد اصلی | نکته مهم در انتخاب |
|---|---|---|
| شیر کشویی چدنی | قطع و وصل جریان | نوع زبانه، آببندی و فشار نامی را بررسی کنید. |
| شیر پروانهای چدنی | قطع و وصل و در برخی مدلها کنترل جریان | نوع ویفری یا فلنجی، جنس دیسک و Liner مهم است. |

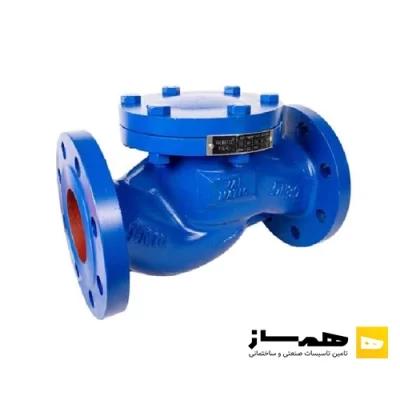

| شیر یکطرفه چدنی | جلوگیری از برگشت جریان | مکانیزم شیر و جهت نصب باید با خط هماهنگ باشد. |
| شیر سوپاپی یا سوزنی | کنترل یا تنظیم جریان در سرویس متناسب | افت فشار و شرایط کاری خط باید بررسی شود. |
| شیر صافی چدنی | گرفتن ذرات و آلودگیهای جامد | جنس و مش توری و افت فشار اهمیت دارد. |
| شیر چاقویی | قطع و وصل در سرویسهای مناسب این مکانیزم | نوع سیال و طراحی خط باید با ساختار شیر سازگار باشد. |
| شیر تخلیه هوا | خروج هوای محبوس از خط | محل نصب، فشار خط و نوع شیر تخلیه هوا اهمیت دارد. |
برای مثال، اگر وظیفه شیر صرفاً ایزولهکردن یک بخش از خط باشد، معمولاً مقایسه میان کشویی، پروانهای یا بعضی مدلهای دیگر منطقی است. اما اگر مسئله اصلی برگشت جریان باشد، باید مستقیماً سراغ شیر یکطرفه رفت؛ انتخاب شیر کشویی فقط بهدلیل مشابهبودن سایز در چنین شرایطی مسئله را حل نمیکند.
در شیرهای پروانهای نیز نباید همه مدلها را یکسان در نظر گرفت. نوع اتصال، جنس دیسک، Seat یا Liner، فشار و دمای کاری تعیین میکنند یک مدل برای چه سرویسی مناسب است. بعضی مدلها علاوه بر قطعووصل، در شرایط تعریفشده برای کنترل جریان هم استفاده میشوند؛ این موضوع باید براساس مشخصات همان محصول بررسی شود.
جنس چدن بهتنهایی مشخصات شیر را تعیین نمیکند
عبارت شیرآلات چدنی یک خانواده گسترده از محصولات را توصیف میکند و به این معنی نیست که همه شیرهای این گروه شرایط کاری یکسانی دارند. نوع چدن، طراحی بدنه، اجزای داخلی، نوع آببندی و استاندارد ساخت میتوانند بین دو محصول متفاوت باشند.
به همین دلیل نباید یک مقدار ثابت برای فشار یا دمای مجاز تمام شیرهای چدنی در نظر گرفت. حتی در محصولات یک تولیدکننده ممکن است خانوادههای مختلف شیر، Pressure Rating متفاوتی داشته باشند. PN درجشده روی محصول یا دیتاشیت همان مدل باید با فشار طراحی و شرایط واقعی سیستم مقایسه شود.
در پروژههایی که مشخصات فنی توسط طراح یا مشاور تعیین شده است، جایگزینکردن نوع چدن، فشار نامی، جنس Seat یا حتی نوع اتصال فقط براساس موجودی یا قیمت تصمیم مناسبی نیست.
شیر کشویی زبانه لاستیکی یا زبانه فلزی؟
مهمترین تفاوت شیر کشویی زبانه لاستیکی و زبانه فلزی، محدوده دمای قابل تحمل آنها است. شیر کشویی زبانه لاستیکی برای خطوط آب سرد و سیالات با دمای پایینتر مناسب است، درحالیکه شیر کشویی زبانه فلزی به دلیل مقاومت حرارتی بالاتر، برای خطوط آب داغ و سیالات با دمای بالا استفاده میشود.
بنابراین، هنگام خرید شیر کشویی چدنی، ابتدا دمای کاری سیال را مشخص کنید. اگر دما از محدوده مجاز مدل زبانه لاستیکی بیشتر باشد، باید مدل زبانه فلزی متناسب با دمای سیستم انتخاب شود. حداکثر دمای قابل تحمل هر شیر نیز در مشخصات فنی سازنده درج میشود.
شیر پروانهای ویفری یا فلنجی؟
در محصولات چدنی، شیر پروانهای میتواند با آرایشهای اتصال مختلف عرضه شود. مدل ویفری بین فلنجهای خط قرار میگیرد و از نظر فضای نصب و ساختار اتصال با مدل فلنجی تفاوت دارد.
اگر سیستم موجود است و قرار است شیر قبلی تعویض شود، قبل از خرید فاصله نصب، مشخصات فلنجها، سایز، فشار نامی و آرایش پیچها را کنترل کنید. صرف اینکه هر دو محصول مثلاً DN100 باشند، تضمین نمیکند بدون بررسی سایر ابعاد و مشخصات قابل جایگزینی باشند.
قیمت شیرآلات چدنی چگونه تعیین میشود؟
قیمت شیر چدنی تنها به سایز آن وابسته نیست. مکانیزم شیر، نوع چدن، مشخصات قطعات داخلی، فشار نامی، نوع اتصال، برند و شرایط تأمین میتوانند قیمت دو محصول همسایز را متفاوت کنند.
برای مقایسه قیمت، بهتر است ابتدا محصولات را از نظر مشخصات فنی همسطح کنید. مقایسه یک شیر پروانهای با یک شیر کشویی فقط به این دلیل که هر دو سایز مشابهی دارند، معیار مفیدی برای تصمیم خرید نیست. حتی دو شیر از یک خانواده ممکن است بهدلیل تفاوت در PN، نوع آببندی یا متریال اجزای داخلی قیمت متفاوتی داشته باشند.
قیمت مدلهای موجود در گرید بالای همین صفحه قابل بررسی است. برای تعداد بالا، سایزهای خاص یا خرید پروژهای، بهتر است قیمت همان مدل و مشخصات موردنیاز در زمان سفارش بررسی شود.
برند شیرآلات چدنی را بعد از مشخصات فنی انتخاب کنید
نام سازنده میتواند در تصمیم خرید مهم باشد، اما نباید اولین معیار باشد. ابتدا باید مشخص شود کدام مدل از نظر نوع شیر، سایز، فشار نامی، متریال، اتصال و شرایط کاری با پروژه سازگار است؛ بعد میتوان محصولات برندهای قابل تأمین را از نظر دیتاشیت، موجودی، اصالت کالا، قیمت و امکان تأمین مجدد مقایسه کرد.
خرید شیرآلات چدنی از همساز
برای خرید شیرآلات چدنی از همساز میتوانید ابتدا محصولات همین دسته را براساس نوع شیر و مشخصات فنی محدود کنید و سپس قیمت و جزئیات هر مدل را در صفحه محصول بررسی کنید.
اگر مدل دقیق را نمیدانید، اطلاعاتی مثل نوع شیر یا وظیفه موردنیاز، سایز، تعداد، PN یا Class، نوع اتصال، نوع سیال و دمای کاری را آماده کنید. عکس پلاک شیر قبلی، دیتاشیت یا مشخصات فنی پروژه نیز میتواند در تشخیص مدل مناسب کمککننده باشد.
برای هر دسته و محصول در همساز کارشناس مرتبط در نظر گرفته شده است. در سفارشهای پروژهای یا زمانی که میان چند مدل مردد هستید، میتوانید مشخصات خط را با کارشناس همان حوزه بررسی کنید تا گزینههایی که از نظر عملکرد، فشار، اتصال و شرایط سرویس با پروژه همخوانی ندارند پیش از خرید کنار گذاشته شوند.
سوالات متداول
برای خرید شیر چدنی چه مشخصاتی لازم است؟
نوع شیر، سایز، تعداد، PN یا فشار کاری، نوع اتصال و شرایط سرویس اطلاعات اولیه هستند. در کاربردهای حساس، نوع سیال، دمای کاری و الزامات متریال نیز باید مشخص باشند.
آیا همه شیرآلات چدنی PN16 هستند؟
خیر. فشار نامی به طراحی و مدل محصول وابسته است. PN هر شیر باید از مشخصات همان محصول یا دیتاشیت سازنده بررسی شود و نمیتوان یک مقدار ثابت را به کل این گروه نسبت داد.
شیر پروانهای چدنی بهتر است یا کشویی؟
این دو شیر وظیفه و ساختار متفاوتی دارند. برای ایزولهکردن خط، هر دو ممکن است در شرایط مختلف مطرح باشند، اما فضای نصب، سایز، فشار، نحوه عملکرد و مشخصات پروژه تعیین میکند کدام خانواده مناسبتر است.
برای جلوگیری از برگشت جریان چه شیر چدنی استفاده میشود؟
برای این وظیفه معمولاً شیر یکطرفه بررسی میشود. نوع مکانیزم شیر یکطرفه، جهت نصب، فشار و شرایط جریان باید با سیستم هماهنگ باشد.
چرا قیمت دو شیر چدنی همسایز متفاوت است؟
نوع شیر، فشار نامی، طراحی بدنه، اجزای داخلی، آببندی، نوع اتصال، برند و شرایط تأمین میتوانند باعث اختلاف قیمت شوند. برای مقایسه واقعی، فقط قطر اسمی دو محصول را مقایسه نکنید.
