شیر ویفری لاگ گیربگسی میراب

شیر ویفری لاگ گیربگسی میراب

بروزرسانی 4 دی 1400
شناسه محصول: نامعلوم دسته:

شروع قیمت: 1,386,000 تومان

برند: میراب

لیست قیمت: در توضیحات

3 سال گارانتی و 15 سال خدمات پس از فروش

انتخاب نوع و سایز برای مشاهده قیمت:

پاک کردن

توضیحات

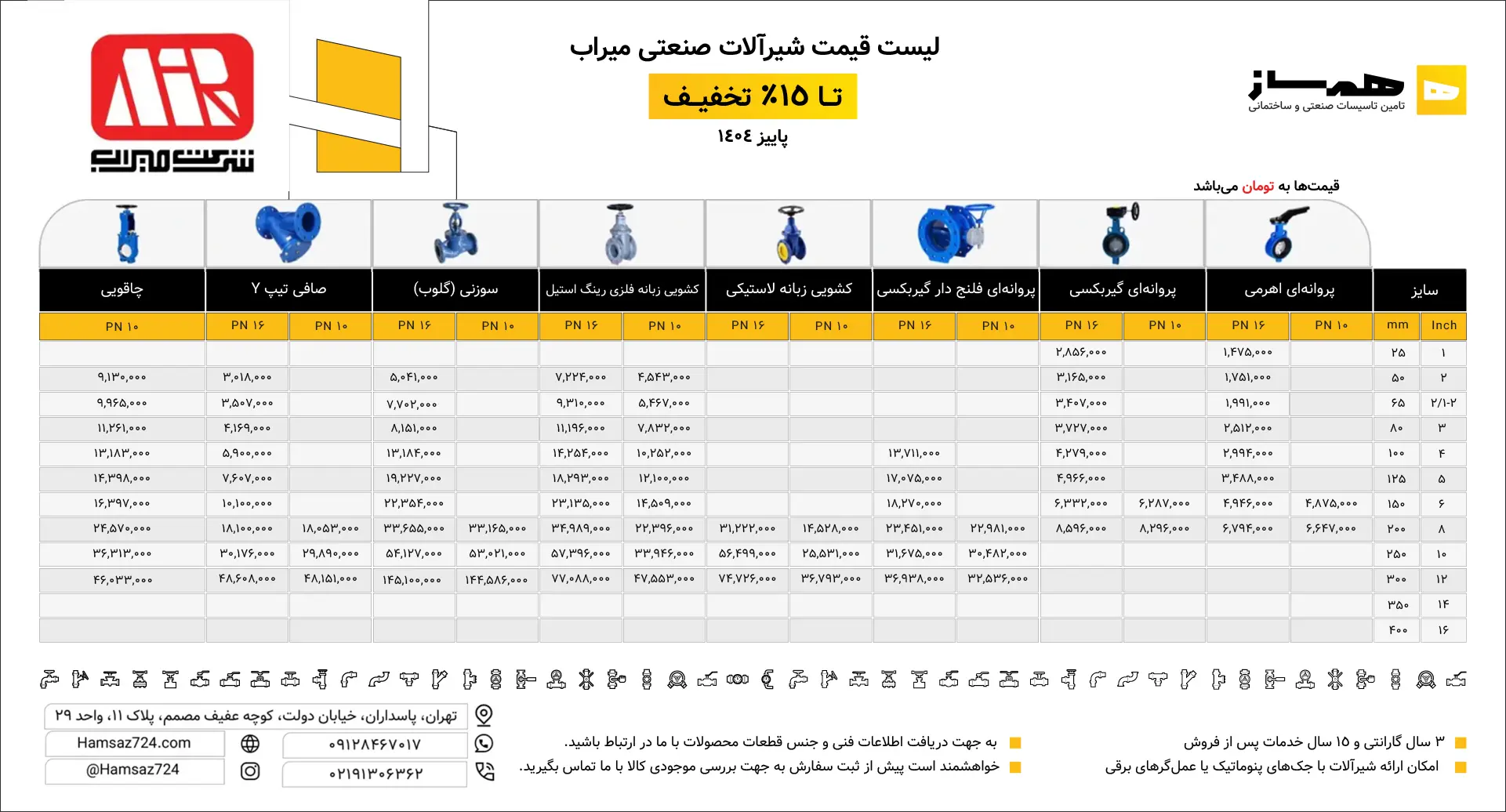

لیست قیمت شیرآلات میراب

لیست قیمت میراب صفحه 1

لیست قیمت شیرآلات میراب

لیست قیمت میراب صفحه 2

شیر ویفری لاگ گیربگسی میراب

سایز (میلی متر) : 600-50
فشار (بار) : 16-10

شیر های لاگ به دو نوع اهرمی و گیربکسی میباشند. این شیر برای نصب به فلنج انتهای خط یا نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت  فشار فراهم می كند. این نوع شیر ها زیرمجموعه شیر های پروانه ای بوده که در انتهای مسیر انتقال سیال قرار میگیرد.

لاستیك آببندی با فرم U ، داخل بدنه و دو طرف بدنه قرار گرفته و قابل تعویض است و آببندی مطمئنی را از هر دو سمت پروانه تامین می كند.

توجه :
این شیرها احتیاج به واشر آببندی (گسكت) ندارد و استفاده از واشر آببندی عملكرد شیر را مختل می نماید.

مزایای شیر پروانه ای

شیرهای پروانه ای بخصوص در سایزهای بزرگتر  مزیت های سایر شیرها مانند شیر فلکه کشویی، شیر سوپاپی را داراست.

وزن کم، فضای اشغال شده پایین و هزینه کمتر از جمله این مزیت هاست.

هزینه نگهداری شیر پروانه ای نسبت به سایر شیرها به مراتب کمتر است چرا که قطعات کمتری از آن با سیال در ارتباط است و کمتر با پدیده ی خوردگی مواجه می شود.

شیر پروانه ای برای تنظیم جریان سیالات و گازهای فشار پایین و سیالاتی مانند دوغاب که شامل مواد جامد معلق هستند مناسب است.

شیر پروانه ای چگونه جریان را کنترل می کند؟

عامل اصلی کنترل جریان در شیر پروانه ای دیسک است. با چرخش دیسک می توان میزان سیال عبوری را تنظیم کرد. در حالتی که سطح دیسک شیر با جهت جریان موازی باشد شیر پروانه ای در حالت کاملا باز قرار دارد و در صورتی که سطح دیسک عمود بر جهت جریان باشد هیچ سیالی عبور نمی کند و شیر کاملا بسته است.

اطلاعات بیشتر

تولید کننده

کشور تولید کننده

ایران

نوع (کلاس)

PN10, PN16

سایز (اینچ)

2, 2-1/2, 3, 4, 5, 6, 8, 10, 12
